ความรู้พื้นฐานเกี่ยวกับระบบโซล่าเซลล์

เรียนรู้หลักการทำงาน ประเภทของระบบ และอุปกรณ์สำคัญ เพื่อการเลือกใช้งานที่คุ้มค่าและเหมาะสมที่สุด

1. โซล่าเซลล์คืออะไร? (What is Solar Cell?)

โซล่าเซลล์ (Solar Cell) หรือ เซลล์แสงอาทิตย์ เป็นอุปกรณ์อิเล็กทรอนิกส์ที่ทำจากสารกึ่งตัวนำ (ส่วนใหญ่คือซิลิคอน) ทำหน้าที่เปลี่ยน "พลังงานแสงอาทิตย์" ให้เป็น "พลังงานไฟฟ้า" โดยตรง ผ่านปรากฏการณ์ที่เรียกว่า Photovoltaic Effect (โฟโตโวลตาอิก เอฟเฟก)

💡 หลักการทำงานอย่างย่อ:

    เมื่อแสงแดด (Photon) ตกกระทบสารกึ่งตัวนำ จะถ่ายเทพลังงานให้อิเล็กตรอนหลุดออกมาและเคลื่อนที่ เมื่อต่อวงจรไฟฟ้า อิเล็กตรอนเหล่านี้จะไหลจนเกิดเป็น กระแสไฟฟ้า (DC - กระแสตรง) นั่นเอง

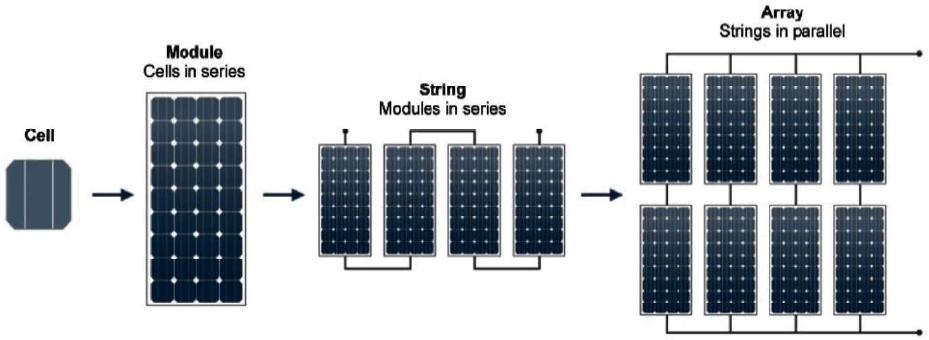

    แผงเซลล์แสงอาทิตย์ (Solar Panel หรือ Solar Module) หรือที่เรียกในภาษาอังกฤษว่า Photovoltaics Module (PV module) หมายถึงการนำเอาเซลล์แสงอาทิตย์จำนวนหลายๆเซลล์ มาต่อวงจรรวมกันอยู่ในแผงเดียวกันเพื่อความสะดวกในการนำไปใช้งานและสามารถผลิตและจ่ายกระแสไฟฟ้าได้มากขึ้น โดยไฟฟ้าที่ได้นั้นเป็นไฟฟ้ากระแสตรง (Direct Current, DC) ลักษณะของแผงเซลล์ ประกอบด้วยด้านหน้าเป็นแผ่นกระจกใส ซึ่งมีคุณสมบัติในการยอมให้แสงผ่านได้ดี และยังเป็นเกราะป้องกันแผ่นเซลล์อีกด้วยด้านในเป็นแผ่นเซลล์แสงอาทิตย์หลายแผ่นต่อเรียงกัน อาจจะมีสีฟ้าเข้มหรือ สีดำแล้วแต่ชนิดของเซลล์แสงอาทิตย์ที่มาทำแผง ขนาดใหญ่เล็กแตกต่างกันไปแล้วแต่ขนาดของกำลังไฟฟ้า(วัตต์) ที่ผลิตได้ ภายนอกขอบเป็นโลหะหรืออลูมิเนียมแข็งแรง ไว้สำหรับยึดกับตัวจับที่ใช้สำหรับที่ต่างๆ เช่นหลังคาบ้าน หรือโครงเหล็กที่ติดตั้งบนพื้นดินได้

    โดยในแผงเซลล์แสงอาทิตย์แต่ละแผง หากนำมาเชื่อมต่ออนุกรมกันเพื่อเพิ่มแรงดันไฟฟ้าจะเรียกว่า สตริง (PV String) และหลายๆสตริงมาต่อขนานกันหลายๆแถวเพื่อเพิ่มกระแสจะเรียกว่า อาเรย์ (PV Array) ดังรูป

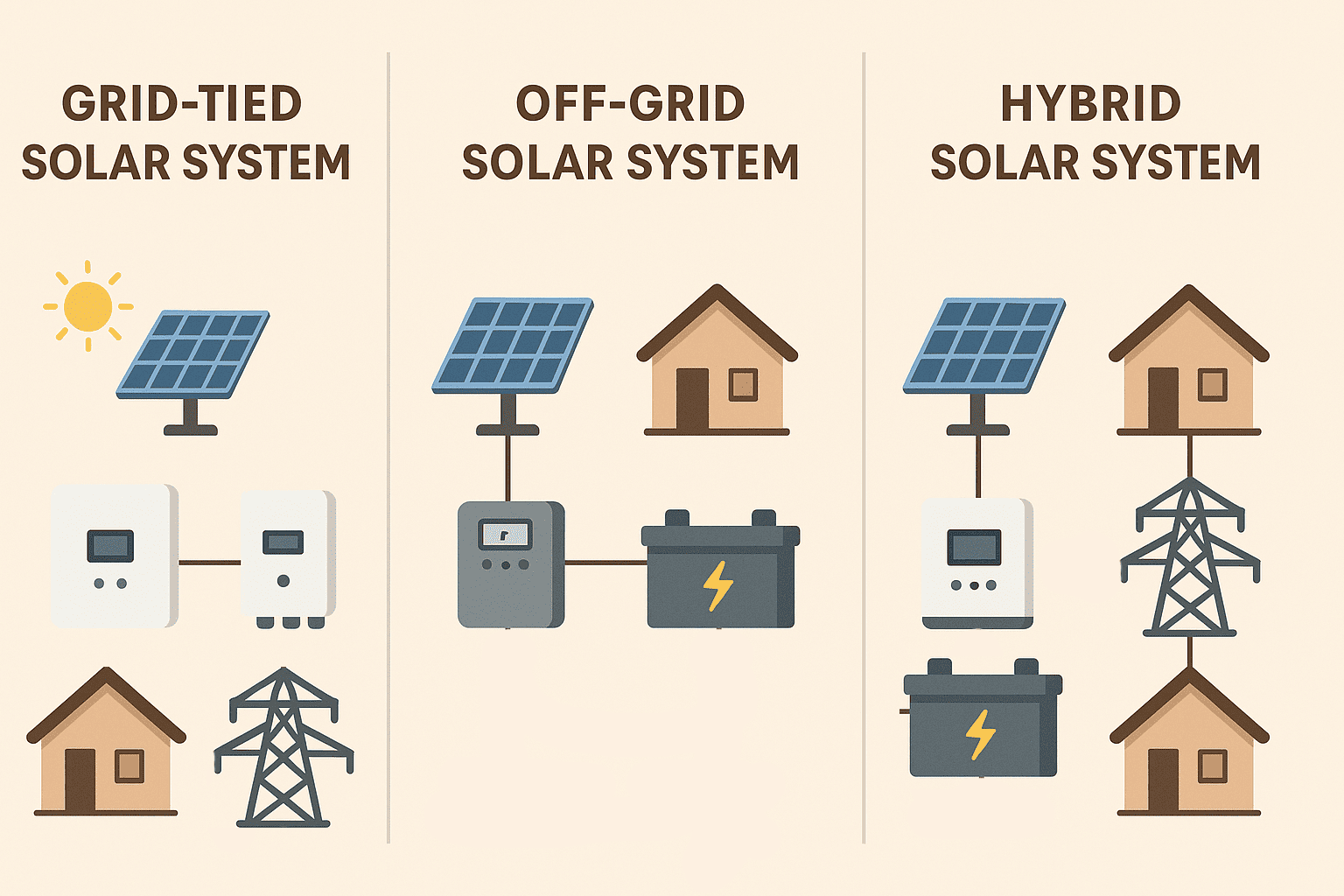

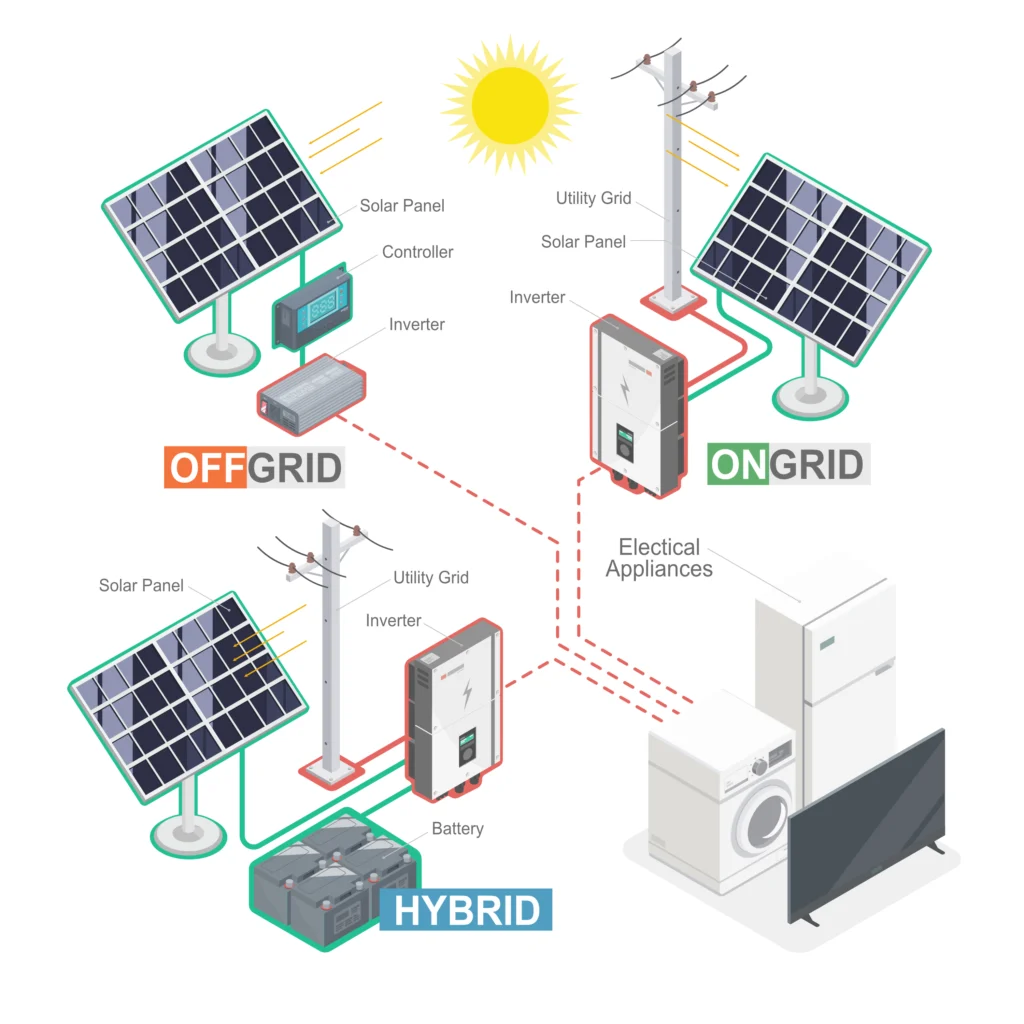

2. ระบบโซล่าเซลล์มีกี่ประเภท? (Types of Solar Systems)

☀️ 1. ระบบออนกริด
(On-Grid)

☀️
🏠
⚡🏭

คืออะไร:
 เชื่อมต่อกับไฟบ้านและการไฟฟ้า ผลิตไฟใช้ตอนกลางวัน (มีแดด) ส่วนกลางคืนใช้ไฟจากการไฟฟ้า

  • ✅ ข้อดี:
     คืนทุนเร็วสุด ค่าบำรุงรักษาน้อย ขายไฟคืนได้ (ถ้าขออนุญาต)
  • ❌ ข้อเสีย:
     ไฟดับระบบจะตัดอัตโนมัติ (Safety) กลางคืนไม่มีไฟสำรอง
  • 👤 เหมาะกับ:
     บ้าน/สำนักงาน ที่ใช้ไฟเยอะในช่วงกลางวัน

🔋 2. ระบบออฟกริด
(Off-Grid)

☀️
🏠
🔋

คืออะไร:
 ระบบอิสระ ไม่พึ่งพาการไฟฟ้า เก็บไฟไว้ในแบตเตอรี่เพื่อใช้ตอนกลางคืน

  • ✅ ข้อดี:
     มีไฟใช้แม้ในที่ห่างไกล ไฟดับก็ยังมีไฟใช้
  • ❌ ข้อเสีย:
     ต้นทุนสูง (ค่าแบตเตอรี่) ต้องดูแลรักษาแบตเตอรี่
  • 👤 เหมาะกับ:
     สวนเกษตร พื้นที่ไฟฟ้าเข้าไม่ถึง กระท่อมปลายนา

🔄 3. ระบบไฮบริด
(Hybrid)

☀️
🏠
⚡
🔋

คืออะไร:
 ผสมผสานทั้ง 2 ระบบ มีทั้งต่อไฟหลวงและมีแบตเตอรี่สำรอง

  • ✅ ข้อดี:
     บริหารจัดการพลังงานได้ดีที่สุด มีไฟสำรองตอนไฟดับ
  • ❌ ข้อเสีย:
     ราคาสูงที่สุด อุปกรณ์ซับซ้อน
  • 👤 เหมาะกับ:
     บ้านที่ต้องการความมั่นคงทางพลังงานสูง ไฟตกบ่อย
3. ประเภทของแผงโซล่าเซลล์ (Panel Types)

⚫ Monocrystalline (โมโน)

ทำจากซิลิคอนบริสุทธิ์ สีดำเข้ม มุมเซลล์ลบมน

  • ประสิทธิภาพ: สูงที่สุด (ผลิตไฟดีแม้แดดน้อย)
  • ราคา: สูงกว่า
  • ความนิยม: นิยมมากในปัจจุบัน

🔵 Polycrystalline (โพลี)

ทำจากซิลิคอนหลอมรวม สีน้ำเงิน มีลวดลายผลึก

  • ประสิทธิภาพ: รองลงมา (ชอบแดดจัด)
  • ราคา: ย่อมเยากว่า
  • ความนิยม: ใช้ในงานเกษตร หรือพื้นที่กว้าง

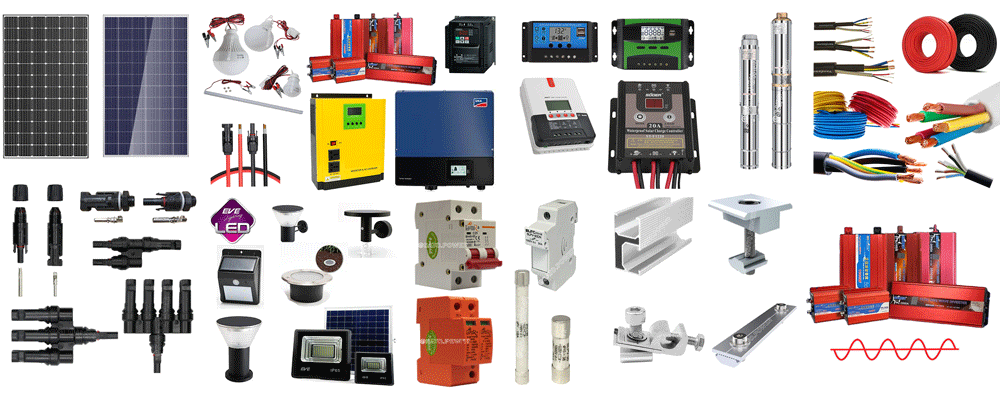

4. ส่วนประกอบสำคัญในระบบ (Key Components)
  • 1. อินเวอร์เตอร์ (Inverter): หัวใจสำคัญ ทำหน้าที่แปลงไฟ DC จากแผง เป็น AC เพื่อใช้กับเครื่องใช้ไฟฟ้า (มีทั้งแบบ String, Micro, Hybrid)
  • 2. แบตเตอรี่ (Battery): (สำหรับ Off-grid/Hybrid) ถังเก็บพลังงาน ปัจจุบันนิยมใช้ Lithium (LiFePO4) เพราะทนทานกว่าตะกั่วกรด (Lead-acid)
  • 3. โซล่าชาร์จเจอร์ (Charge Controller): (สำหรับระบบที่มีแบตเตอรี่) ควบคุมการชาร์จไฟไม่ให้แบตเตอรี่เสื่อมสภาพ รุ่น MPPT จะดึงไฟได้ดีกว่า PWM

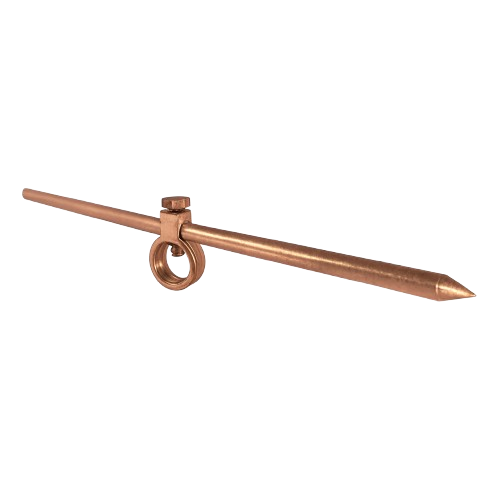

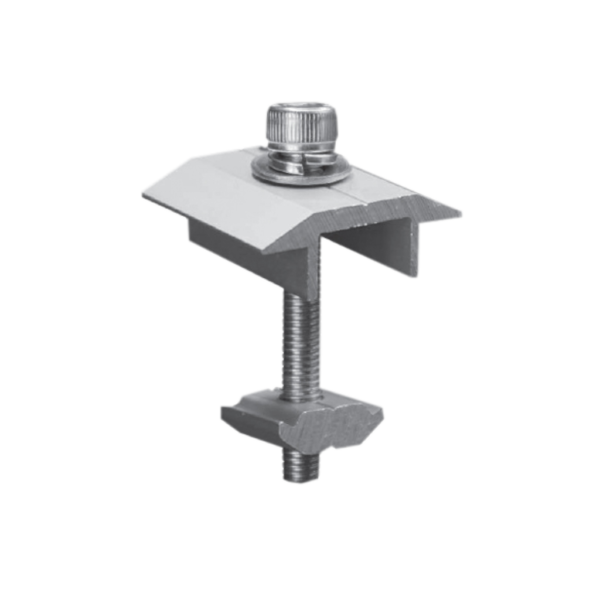

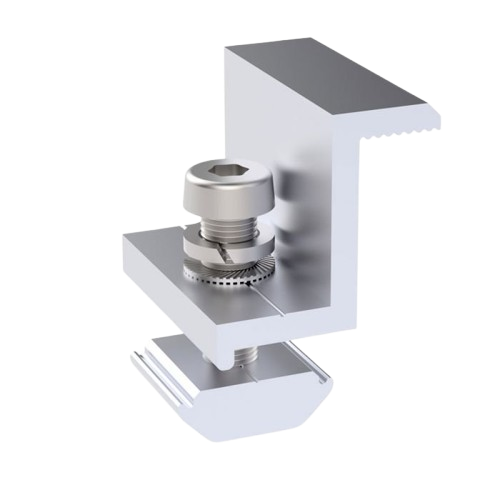

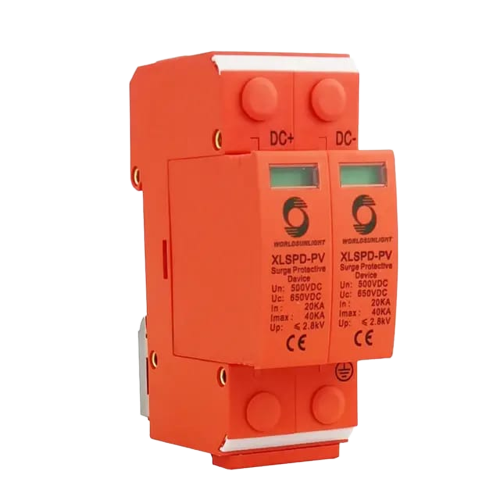

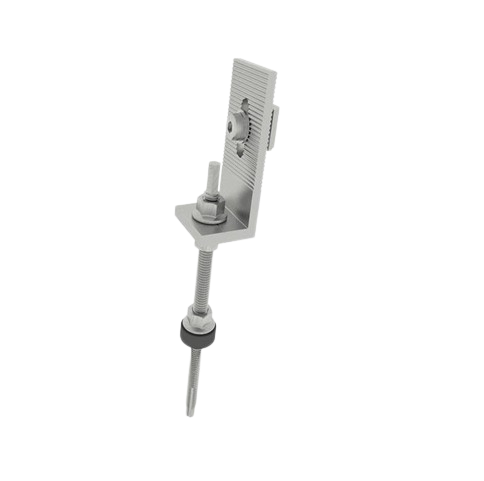

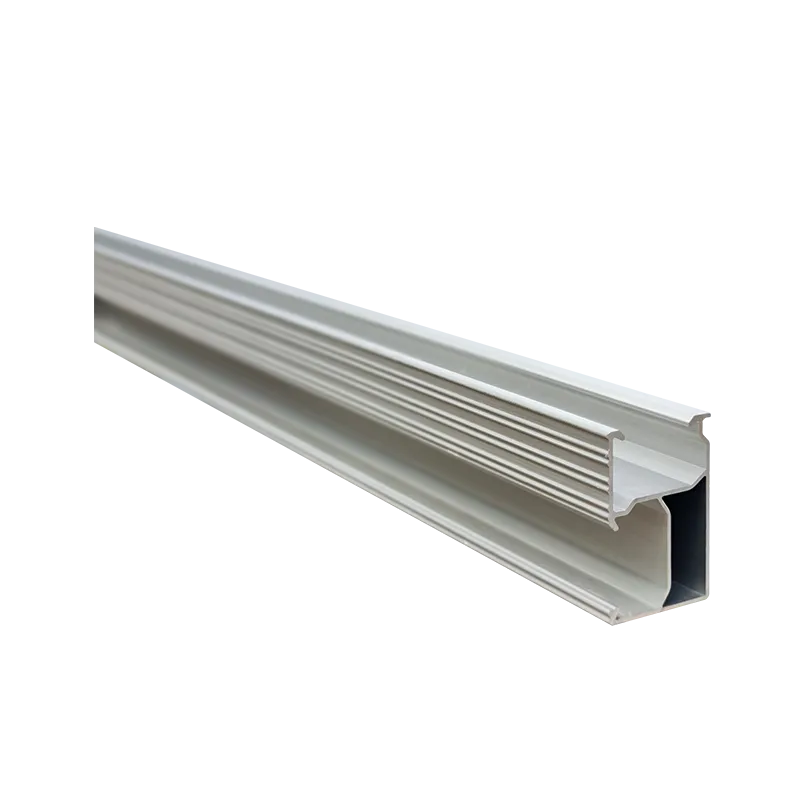

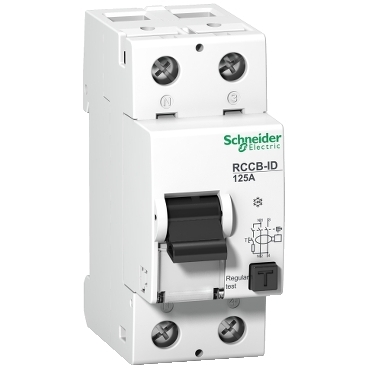

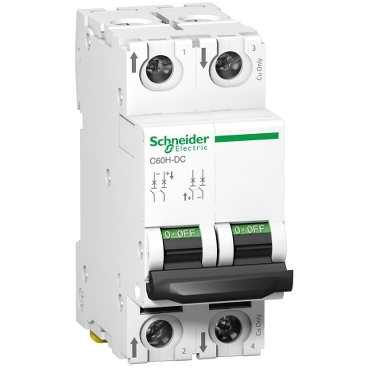

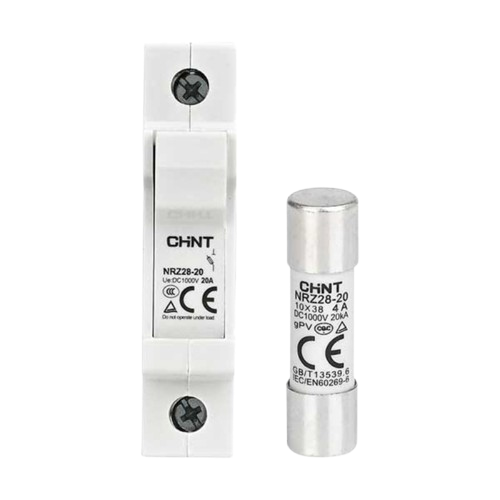

  • 4. อุปกรณ์ติดตั้งและป้องกัน (Mounting & Protection): รางยึดแผง, เบรกเกอร์ DC/AC, กันฟ้าผ่า (Surge Protection), สายไฟ PV (ทนแดดทนฝน)

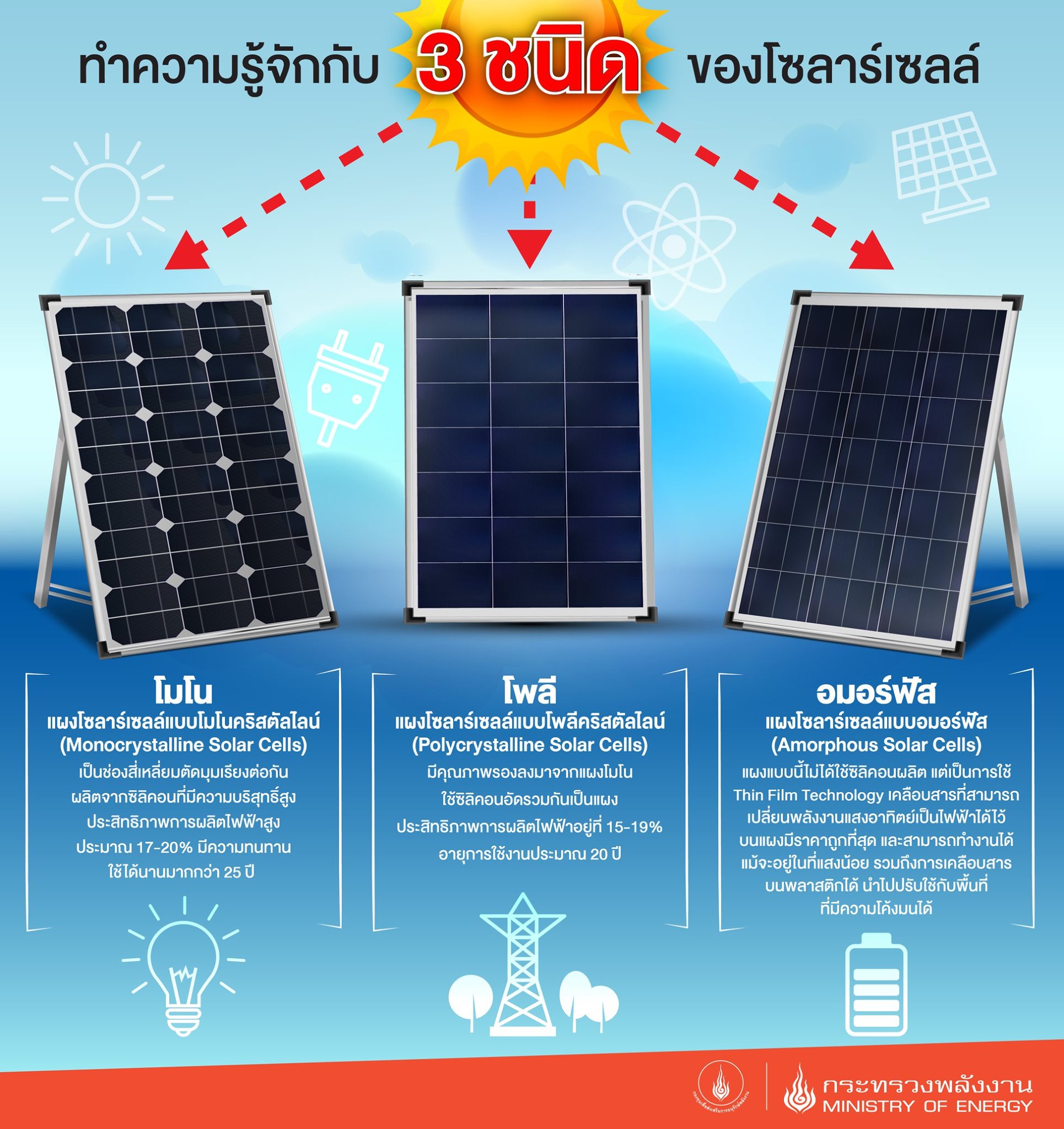

1. ประเภทของแผงโซล่าเซลล์ (Solar Panels)

เจาะลึกเทคโนโลยีการผลิตไฟฟ้าจากแสงอาทิตย์ เลือกแผงแบบไหนให้คุ้มค่าที่สุด

1. Monocrystalline (โมโนคริสตัลไลน์)

ทำจากผลึกซิลิคอนความบริสุทธิ์สูง แผ่นเซลล์มีสีดำเข้ม มุมทั้งสี่ของเซลล์มักถูกตัดลบมุม (เพื่อให้ได้ทรงกระบอกตอนผลิตผลึก)

  • ประสิทธิภาพ: สูงที่สุด (17-22%+) ผลิตไฟได้ดีแม้แสงแดดน้อย
  • อายุการใช้งาน: ยาวนานกว่า 25 ปี
  • ข้อสังเกต: ราคาสูงกว่าชนิดอื่นเล็กน้อย แต่คุ้มค่าในระยะยาว
  • เทคโนโลยีใหม่: Half-cut Cell (ตัดครึ่งเซลล์ลดความร้อน), PERC (เพิ่มการดูดซับแสง)
2. Polycrystalline (โพลีคริสตัลไลน์)

ทำจากซิลิคอนหลอมเหลวที่เทลงแม่พิมพ์ สังเกตได้ง่ายคือแผ่นเซลล์มีสีน้ำเงินและมีลวดลายผลึก (เกล็ด)

  • ประสิทธิภาพ: ปานกลาง (13-16%) ชอบแดดจัด อากาศร้อน
  • ราคา: ย่อมเยา คืนทุนไว
  • การใช้งาน: เหมาะกับพื้นที่กว้างๆ เช่น โซล่าฟาร์ม หรือระบบสูบน้ำเพื่อการเกษตร
3. Amorphous / Thin Film (ฟิล์มบาง)

เป็นการฉาบสารซิลิคอนลงบนพื้นผิว (กระจก, พลาสติก, โลหะ) มีลักษณะเป็นสีดำด้านหรือน้ำตาลเข้ม บางและยืดหยุ่นได้

  • ประสิทธิภาพ: ต่ำ (7-10%) ต้องใช้พื้นที่ติดตั้งมาก
  • จุดเด่น: ผลิตไฟได้ดีในที่แสงน้อยมาก หรือมีเงาบัง น้ำหนักเบา
  • การใช้งาน: เครื่องคิดเลข, นาฬิกา, แผงม้วนพกพา

2. อินเวอร์เตอร์ (Inverter)

อินเวอร์เตอร์โซล่าเซลล์ คืออะไร มีกี่แบบ ทำงานยังไง?

อินเวอร์เตอร์โซล่าเซลล์ (Solar Inverter)

คือ อุปกรณ์สำคัญในระบบโซล่าเซลล์ หน้าที่หลักของมันก็คือการ แปลงไฟฟ้ากระแสตรง (DC) ที่ได้จากแผงโซล่าเซลล์ ให้กลายเป็น ไฟฟ้ากระแสสลับ (AC) ที่เราใช้กันอยู่ตามบ้านและอาคารทั่วไป เพราะเครื่องใช้ไฟฟ้าและระบบไฟฟ้าส่วนใหญ่ในปัจจุบันใช้ไฟฟ้าแบบ AC ไม่ใช่ DC นั่นเอง

อินเวอร์เตอร์โซล่าเซลล์ มีกี่แบบ?

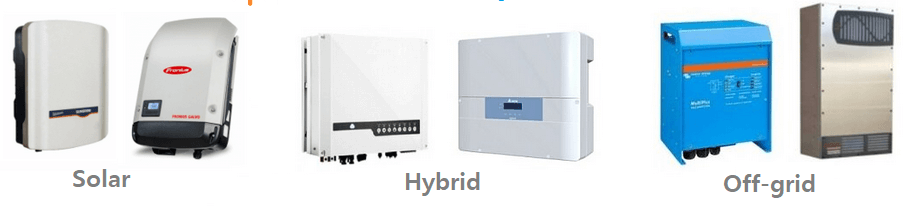

อินเวอร์เตอร์โซล่าเซลล์ มี 3 ประเภทใหญ่ ๆ ตามการใช้งาน ได้แก่ On Grid Inverter , Off Grid Solar Inverter และ Hybrid Solar Inverter โดยมีรายละเอียดดังนี้

ตารางเปรียบเทียบระบบโซล่าเซล: On-Grid vs Off-Grid vs Hybrid

โดยทั่วไป On-Grid มักไม่มีไฟสำรองเมื่อไฟฟ้าดับ ส่วน Off-Grid/Hybrid มักพึ่งแบตเตอรี่เพื่อสำรองไฟ

หัวข้อ On-Grid
ต่อการไฟฟ้า ไม่มีแบตฯเป็นหลัก
Off-Grid
ไม่ต้องพึ่งกริด มีแบตฯ
Hybrid
ต่อกริดได้ มีแบตฯได้
แนวคิดการทำงาน ผลิตไฟจากแผงใช้ในบ้าน และส่วนเกินส่งเข้าระบบการไฟฟ้าได้ (ตามเงื่อนไขพื้นที่/มาตรการ) ผลิตไฟจากแผงและเก็บในแบตเตอรี่ ใช้เองเป็นหลัก ไม่ต้องเชื่อมต่อการไฟฟ้า [web:4] ผสมผสาน “โซล่า + แบตเตอรี่ + กริด” ใช้เอง/สำรองไฟ และอาจส่งไฟส่วนเกินเข้ากริดได้ตามการตั้งค่า
การเชื่อมต่อการไฟฟ้า ต้องมีกริด และโดยทั่วไปจะทำงานอ้างอิงกริด ไม่จำเป็นต้องมีกริด เหมาะพื้นที่ไฟเข้าไม่ถึง มีกริดก็ได้/ไม่มีก็ได้ ขึ้นกับรูปแบบที่ติดตั้งและการตั้งค่า
แบตเตอรี่ โดยทั่วไปไม่มีแบตเตอรี่ (บางระบบเพิ่มแบตฯได้ แต่ไม่ใช่ลักษณะหลักของ on-grid) จำเป็นต้องมีแบตเตอรี่เพื่อเก็บพลังงานและจ่ายไฟตอนกลางคืน/ฝนตก มักมีแบตเตอรี่เพื่อทำสำรองไฟ และบริหารพลังงานได้ยืดหยุ่นกว่า
จุดเด่น
  • ระบบเรียบง่าย ติดตั้ง/ดูแลง่ายกว่าเพราะไม่ต้องมีแบตฯเป็นหลัก
  • ช่วยลดค่าไฟได้เมื่อมีแสงอาทิตย์ และอาจส่งไฟส่วนเกินเข้ากริดได้
  • อิสระจากการไฟฟ้า เหมาะพื้นที่ห่างไกลหรืออยากพึ่งพาตนเอง
  • มีไฟใช้ได้แม้กริดล่ม เพราะจ่ายผ่านแบตเตอรี่/ระบบของตนเอง
  • ยืดหยุ่น: ใช้โซล่าเป็นหลัก มีแบตฯสำรอง และใช้กริดเป็นตัวช่วยเมื่อจำเป็น
  • รองรับการสำรองไฟระหว่างไฟดับได้ (เมื่อมีแบตเตอรี่)
จุดสังเกต
  • เมื่อไฟฟ้าดับ อินเวอร์เตอร์แบบ on-grid มักหยุดทำงานเพื่อความปลอดภัย (จึงไม่มีไฟสำรอง)
  • การส่งไฟเข้ากริดขึ้นกับกฎ/อุปกรณ์/การอนุญาตในพื้นที่
  • ต้นทุนสูงขึ้นเพราะมีแบตเตอรี่และอุปกรณ์ควบคุม/สำรอง
  • ต้องออกแบบขนาดแบตฯและการใช้งานให้เหมาะ ไม่เช่นนั้นอาจไฟไม่พอช่วงฝน/หลายวันแดดน้อย
  • ระบบซับซ้อนและมักมีต้นทุนสูงกว่า on-grid เพราะมีทั้งแบตฯและการจัดการพลังงาน
  • ต้องตั้งค่าโหมดการทำงานให้สอดคล้องกับเป้าหมาย (ลดค่าไฟ vs สำรองไฟ)
เหมาะกับใคร บ้าน/อาคารที่ไฟฟ้าเสถียร ต้องการลดค่าไฟ และเน้นความคุ้มค่า พื้นที่ไฟเข้าไม่ถึง หรือมีไฟดับบ่อย และต้องการความพึ่งพาตนเองสูง บ้าน/ธุรกิจที่อยากลดค่าไฟ “และ” ต้องการไฟสำรองช่วงไฟดับแบบยืดหยุ่น
หมายเหตุ: รายละเอียดจริงขึ้นกับชนิดอินเวอร์เตอร์ การออกแบบระบบ กำลังโหลด และข้อกำหนดการเชื่อมต่อของการไฟฟ้าในพื้นที่
สรุปภาพรวมของทั้ง 3 ระบบ

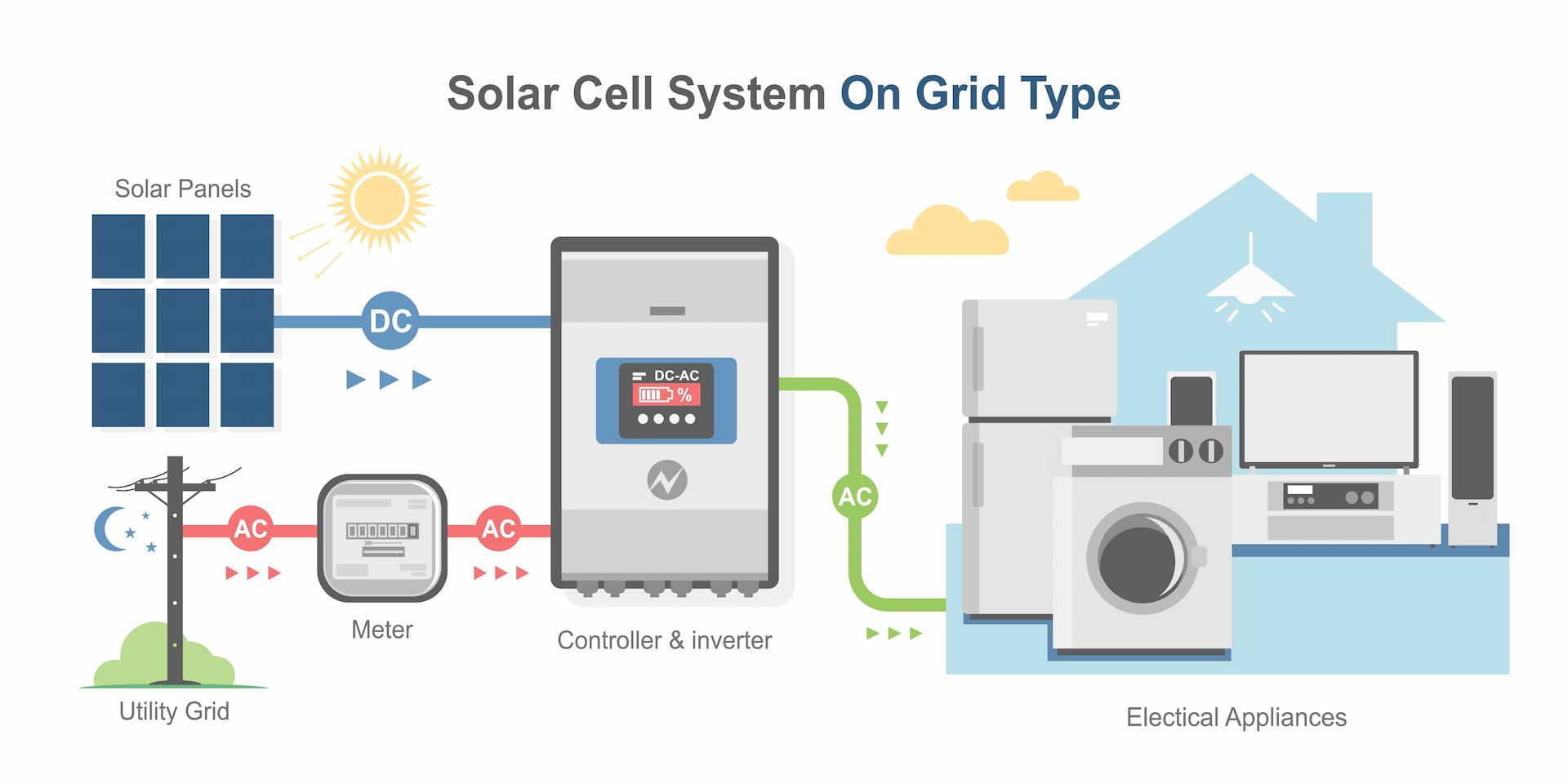

On Grid Inverter (สำหรับระบบออนกริด)

การใช้โซลาร์เซลล์ร่วมกับไฟบ้าน ระบบที่นิยมมากที่สุดในปัจจุบันก็คือ ระบบ On grid ซึ่งเป็นระบบที่มีการนำไฟฟ้าพลังงานแสงอาทิตย์มาใช้ในช่วงเวลากลางวัน แต่จะไม่มีแบตเตอรี่ที่ใช้ในการเก็บพลังงานไฟฟ้าเพื่อใช้ในช่วงเวลากลางคืน

ระบบ On grid เป็นระบบที่เหมาะสำหรับบ้าน สำนักงาน หรือโฮมออฟฟิศที่ใช้ไฟในช่วงเวลากลางวันเป็นหลัก หรือบ้านที่ต้องการเปิดเครื่องปรับอากาศในบ้านให้ผู้สูงอายุ หรือสัตว์เลี้ยงตลอด 24 ชั่วโมง แต่จะไม่เหมาะกับผู้ที่ใช้ไฟฟ้าในช่วงเวลากลางคืน แต่ในช่วงกลางวันไม่มีคนอยู่บ้านเลย

ข้อดีของระบบ On grid เป็นการใช้โซลาร์เซลล์ร่วมกับไฟบ้านโดยในช่วงกลางวันสามารถเลือกได้ว่าจะใช้ไฟฟ้าจากโซลาร์เซลล์ หรือจากการไฟฟ้า ช่วยประหยัดค่าไฟฟ้าในช่วงเวลากลางวัน ซึ่งหากว่าเราผลิตไฟฟ้ามากเกินกว่าที่ต้องการใช้งาน ก็สามารถขายไฟฟ้าให้กับการไฟฟ้าในพื้นที่ได้

ข้อจำกัด คือ ยังต้องพึ่งพาไฟฟ้าจากการไฟฟ้าเป็นหลัก โดยเฉพาะในช่วงเวลากลางคืน ดังนั้น หากว่าบ้านไหนสมาชิกในบ้านออกไปทำงานหรือเรียนหนังสือในช่วงเวลากลางวัน แล้วกลับมาในช่วงเวลากลางคืน การติดตั้งระบบ On grid อาจจะไม่ตรงตามความต้องการ และหากว่าไฟดับหรือไฟตก อาจจะใช้งานระบบอินเวอร์เตอร์ไม่ได้ ทำให้ไม่มีไฟฟ้าใช้ในช่วงเวลาดังกล่าว ระบบนี้จึงไม่ตอบโจทย์บ้านที่ต้องการใช้ไฟฟ้าตลอดเวลา หรือมีปัญหาเรื่องไฟตก ไฟดับบ่อย

*ข้อควรระวัง: ถ้าไฟดับ อินเวอร์เตอร์จะตัดการทำงานทันที (Anti-Islanding) เพื่อความปลอดภัยของช่างไฟ

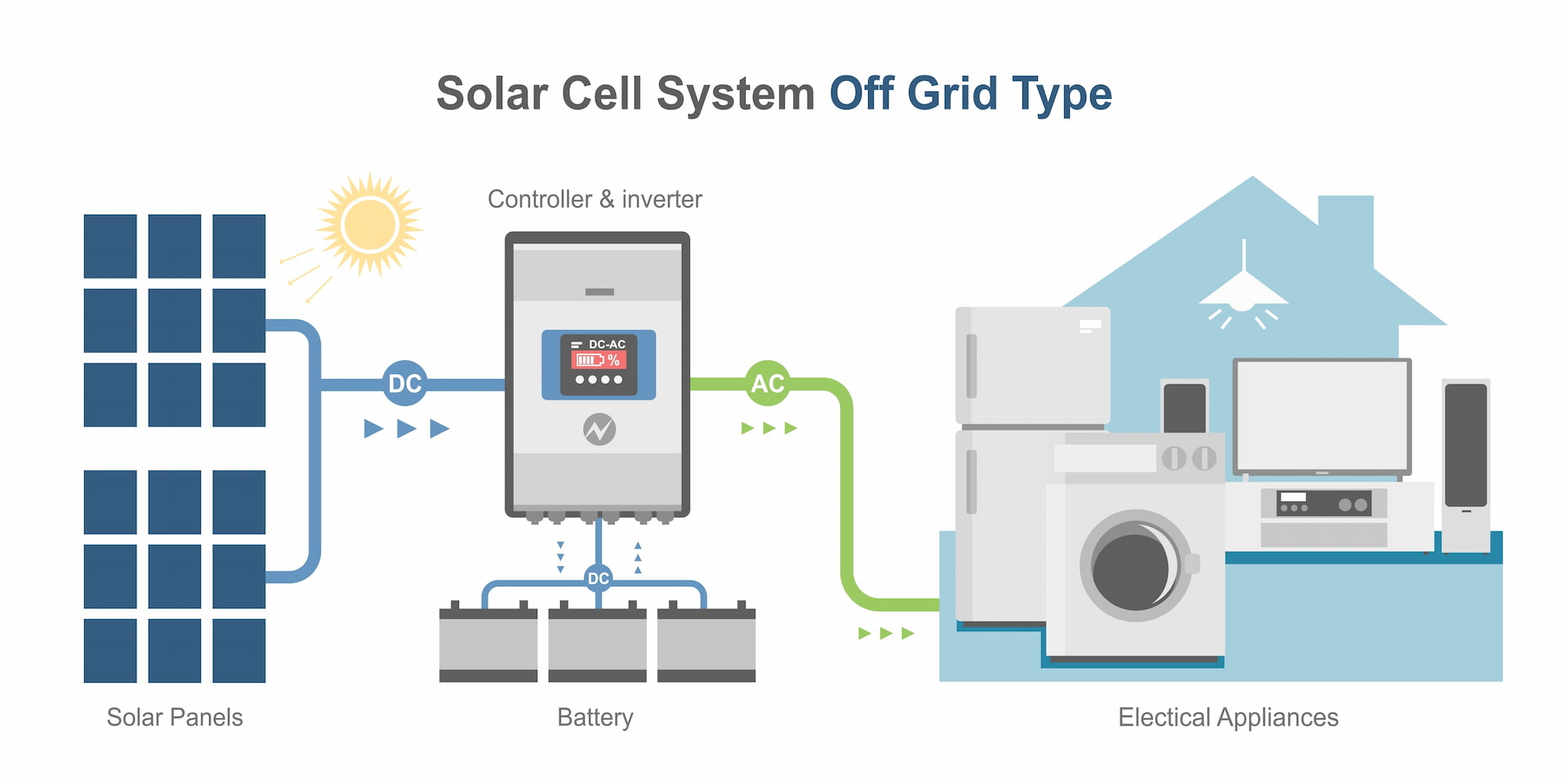

Off-Grid Inverter (สำหรับระบบออฟกริด)

โซลาร์เซลล์ระบบ Off grid เป็นการใช้โซลาร์เซลล์แบบ Stand Alone ไม่เชื่อมต่อกับการไฟฟ้า จึงไม่จำเป็นต้องขออนุญาตกับการไฟฟ้าในพื้นที่ที่ให้บริการ โดยจะมีเครื่องควบคุมการชาร์จและแบตเตอรี่สำรองไฟสำหรับบ้านจำนวนมากและขนาดใหญ่เพิ่มเติมขึ้นมาจากระบบ On grid โดยจะผลิตไฟฟ้าไปเก็บเอาไว้ที่แบตเตอรี่บ้าน จากนั้นผ่านระบบ Inverter และจ่ายกระแสไฟฟ้าให้กับเครื่องใช้ไฟฟ้าต่าง ๆ ภายในบ้าน

ระบบ Off grid จะเหมาะสำหรับผู้ที่ต้องการใช้ไฟฟ้าทั้งในช่วงเวลากลางวันและกลางคืน หรือไม่ต้องการใช้โซลาร์เซลล์ร่วมกับไฟบ้าน โดยสามารถเก็บไฟฟ้าที่ผลิตได้หมุนเวียนใช้ตลอด 24 ชั่วโมง ผู้ที่ติดตั้งโซลาร์เซลล์แบบ Off grid มักจะเป็นบ้านหรือสำนักงานที่อยู่ห่างไหนสถานีจ่ายไฟหรืออยู่นอกพื้นที่ให้บริการ อย่างในหุบเขา บนดอย

ข้อดีของระบบ Off grid คือ เราไม่จำเป็นต้องใช้โซลาร์เซลล์ร่วมกับไฟบ้าน แต่สามารถผลิตไฟฟ้าจากแสงอาทิตย์เอาไว้ใช้เอง 100% สามารถใช้งานได้ทั้งในเวลากลางวันและกลางคืน ลงทุนครั้งเดียว ผลิตไฟฟ้าได้หลายปี แม้ว่าเราไม่ได้อยู่บ้านหรือใช้ไฟในช่วงเวลากลางวันก็คุ้มค่า เวลาไฟตกหรือไฟดับก็ยังมีไฟจากแบตเตอรี่สำรองไปเลี้ยง Inverter ทำให้สามารถใช้ไฟฟ้าได้เวลาที่ไฟดับ หรือมีเหตุขัดข้อง และไม่ต้องขออนุญาตจากการไฟฟ้า เพราะไม่ได้เชื่อมต่อกับระบบไฟบ้าน

ข้อจำกัด คือ มีค่าใช้จ่ายที่สูงกว่าแบบ On grid เนื่องจากมีอุปกรณ์มากกว่า และในช่วงหน้าฝนหรือช่วงที่ไม่มีแดดอาจจะผลิตไฟฟ้าได้ไม่เพียงพอต่อความต้องการ โดยเฉพาะหากว่าบ้านไหนไม่ได้ใช้โซลาร์เซลล์ร่วมกับไฟบ้าน แต่เป็นการพึ่งพาพลังงานแสงอาทิตย์เพียงอย่างเดียว

*ข้อควรระวัง: ถ้าแสงแดงอ่อนหรือไม่มีแสงแดด ระบบจะไม่สามารถทำงานได้ ยกเว้นจะมีแบตเตอรี่

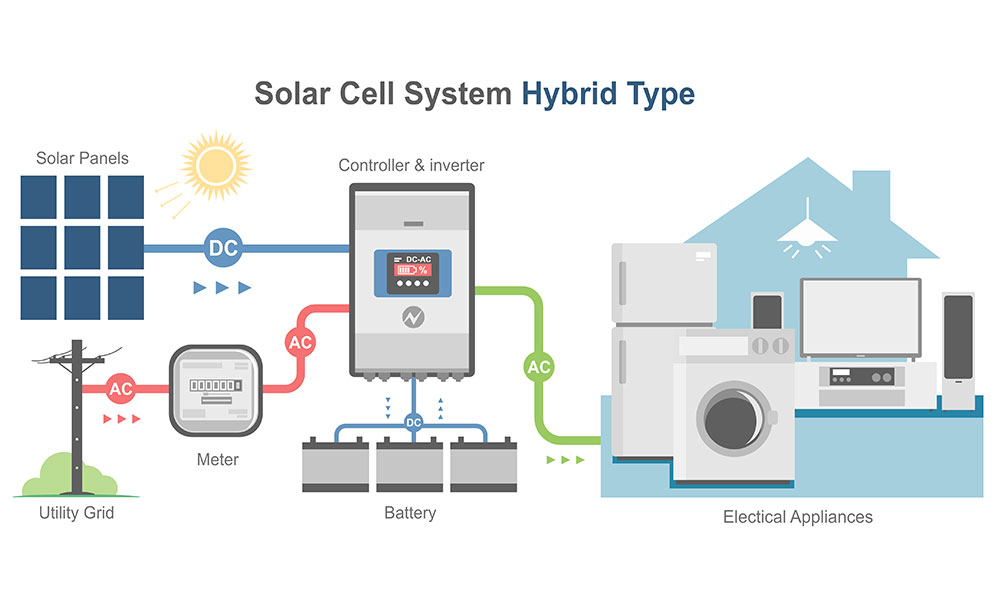

Hybrid Inverter (ลูกผสม)

ระบบโซลาร์เซลล์ Hybrid จะผลิตไฟฟ้าจากพลังงานแสงอาทิตย์มาเก็บเอาไว้ในแบตเตอรี่ ซึ่งเราจะสามารถเลือกได้ว่า เราจะใช้ไฟฟ้าจากการไฟฟ้าหรือใช้ไฟจากพลังงานแสงอาทิตย์ รวมถึงกำหนดปริมาณไฟฟ้าสำรองในแบตเตอรี่ รวมถึงการเก็บไฟเอาไว้ชาร์จรถ EV ได้เช่นเดียวกัน

ระบบ Hybrid จึงเป็นการใช้โซลาร์เซลล์ร่วมกับไฟบ้านอย่างสมบูรณ์แบบ หมดปัญหาเรื่องไฟตก ไฟดับ ไฟฟ้าไม่เพียงพอต่อการใช้งาน ซึ่งเหมาะสำหรับบ้านที่ใช้ไฟทั้งกลางวันและกลางคืน และต้องการควบคุมการผลิตและใช้ไฟฟ้าภายในบ้านได้ตามต้องการ

ข้อดีของระบบ Hybrid เป็นการใช้โซลาร์เซลล์ร่วมกับไฟบ้านที่สามารถบริหารระบบไฟฟ้าภายในบ้านได้แบบเบ็ดเสร็จ หากไฟฟ้าดับหรือขัดข้อง ระบบจะเปลี่ยนไปดึงพลังงานไฟฟ้าจากแบตเตอรี่ทันทีแบบไม่มีสะดุด ช่วยให้เราสามารถใช้ไฟฟ้าได้ตลอด 24 ชั่วโมง และแบตเตอรี่เสื่อมช้ากว่าแบบ Off grid อีกด้วย

ข้อจำกัด แบตเตอรี่สำรองไฟบ้านมีหลากหลายแบรนด์ ควรเลือกแบตเตอรี่บ้านที่มีคุณภาพและใช้งานได้ยาวนานอย่าง Tesla Powerwall ที่รับประกันนานถึง 10 ปี ดีไซน์สวยงาม เข้ากับการตกแต่งบ้านทุกแบบ ทนน้ำ ทนความร้อน ทนอากาศหนาว ติดตั้งได้ทั้งภายนอกและภายในอาคาร

ทำงานได้ทั้งแบบออนกริดและออฟกริด มีเชื่อมต่อกับแบตเตอรี่ สามารถตั้งค่าให้ชาร์จแบตฯสำรองไว้ใช้ในเวลากลางคืนได้ เป็นรุ่นที่ทันสมัยและราคาแพงที่สุด

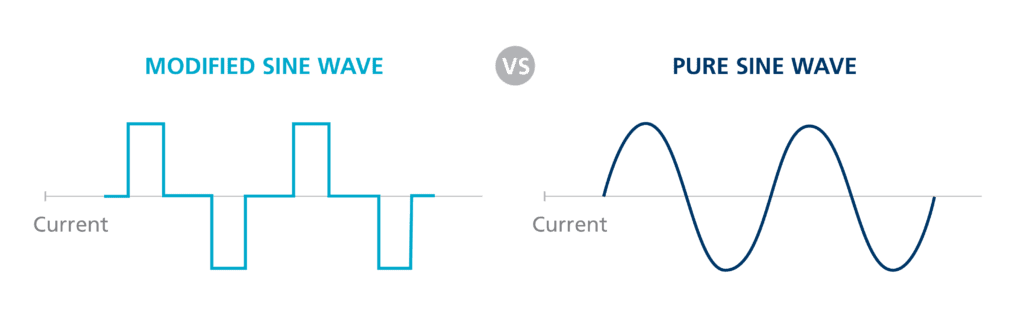

รูปคลื่น (Waveform) สำคัญอย่างไร?

⚠️ Modified Sine Wave

คลื่นสี่เหลี่ยมดัดแปลง ราคาถูก

ใช้ได้แค่ แสงสว่าง ฮีตเตอร์ ทีวีรุ่นเก่า ห้ามใช้กับมอเตอร์/ปั๊มน้ำ (จะร้อนและพัง)

✅ Pure Sine Wave

คลื่นรูปไซน์บริสุทธิ์ เหมือนไฟบ้านทุกประการ

ใช้ได้กับเครื่องใช้ไฟฟ้าทุกชนิด โดยเฉพาะมอเตอร์ ตู้เย็น พัดลม

3. แบตเตอรี่(Battery)และการเชื่อมต่อ

ถังเก็บพลังงานสำหรับใช้งานตอนกลางคืน เลือกผิดอายุสั้น เลือกถูกใช้งานยาวนาน



ตารางเปรียบเทียบแบตเตอรี่สำหรับระบบโซล่าเซล

สรุป “มีแบบไหนบ้าง” พร้อมจุดเด่นและจุดสังเกต เพื่อเลือกให้เหมาะกับการใช้งาน (สำรองไฟ / ใช้งานทุกวัน / งบประมาณ / พื้นที่ติดตั้ง)

หัวข้อ Flooded Lead‑Acid (น้ำ)
ราคาย่อมเยา ต้องดูแล
AGM (VRLA)
ปิดผนึก ดูแลง่าย
GEL (VRLA)
ลึกได้ดี ชาร์จต้องเป๊ะ
Lithium (LiFePO4)
เบา อายุยืน มี BMS
ลักษณะโดยรวม แบตตะกั่ว-กรดแบบมีน้ำกรด ต้องมีช่องระบายและเข้าถึงเพื่อบำรุงรักษา ตะกั่ว-กรดแบบปิดผนึก (VRLA) น้ำกรดซึมอยู่ในใยแก้ว ลดการรั่วซึม ตะกั่ว-กรดแบบปิดผนึก (VRLA) อิเล็กโทรไลต์เป็นเจล ลดการหก/รั่ว แบตลิเธียมชนิด LiFePO4 สำหรับงานกักเก็บพลังงาน มีวงจร BMS คุมความปลอดภัย
จุดเด่น
  • ต้นทุนเริ่มต้นต่ำ เหมาะงานงบจำกัด
  • ซ่อม/ดูแลได้ (เติมน้ำกลั่น ตรวจสภาพได้)
  • อะไหล่/ร้านค่อนข้างหาได้ง่าย
  • ดูแลง่ายกว่าแบบน้ำ (ไม่ต้องเติมน้ำกลั่น)
  • โอกาสรั่วซึมน้อย เหมาะพื้นที่กึ่งปิด/ติดตั้งในบ้านมากกว่าแบบน้ำ
  • รับกระแสชาร์จได้ค่อนข้างดี (ชาร์จไวกว่าแบบน้ำหลายกรณี)
  • เหมาะกับงาน deep cycle/สำรองไฟที่ต้องการคายประจุนิ่ม ๆ
  • ทนการสั่นสะเทือน และโอกาสรั่วต่ำ (ปิดผนึก)
  • ก๊าซน้อยกว่าแบตแบบน้ำ (แต่ยังควรมีอากาศถ่ายเท)
  • ความจุใช้งานได้สูงกว่าในขนาดเท่า ๆ กัน (ใช้งานได้ลึกกว่า)
  • แรงดันตกน้อย ใช้กับโหลดที่ต้องการแรงดันคงที่ได้ดี
  • น้ำหนักเบา อายุการใช้งานโดยรวมยาว เหมาะระบบใช้ทุกวัน
จุดสังเกต
  • ต้องบำรุงรักษา: เติมน้ำกลั่น/ทำความสะอาด/ตรวจสภาพ
  • ต้องการที่ตั้งอากาศถ่ายเท เพราะอาจมีไอ/ก๊าซขณะชาร์จ
  • ขนาดใหญ่ หนัก และต้องจัดการน้ำกรดอย่างระมัดระวัง
  • ไวต่อการชาร์จเกิน/ความร้อน ควรใช้ชาร์จคอนโทรลเลอร์ที่ตั้งค่าถูกต้อง
  • โดยทั่วไป “ไม่ควรใช้จนลึกมาก” เป็นประจำ ถ้าต้องการยืดอายุ
  • หนักกว่าแบตลิเธียมมากเมื่อเทียบความจุที่ใช้งานได้
  • ต้องตั้งค่าแรงดันชาร์จให้เหมาะ เพราะเจลมักไม่ชอบชาร์จแรง/อัดเร็วเกิน
  • ชาร์จช้ากว่า AGM ในหลายกรณี
  • หากใช้เครื่องชาร์จ/คอนโทรลเลอร์ไม่เหมาะ อาจเสื่อมเร็ว
  • ราคาสูงกว่าแบบตะกั่ว-กรด
  • ต้องมี/ควรมี BMS และอุปกรณ์ป้องกันที่เหมาะ (ฟิวส์/เบรกเกอร์/สายไฟตามกระแส)
  • การชาร์จในอุณหภูมิต่ำมาก ๆ ต้องดูสเปก (บางรุ่นมีระบบป้องกัน/อุ่นแบต)
เหมาะกับงาน ระบบสำรองไฟพื้นฐาน / โครงการงบจำกัด / พื้นที่ติดตั้งเปิดโล่งดูแลง่าย สำรองไฟในบ้าน/ออฟฟิศแบบดูแลง่าย / ติดตั้งที่พื้นที่จำกัดมากขึ้น งานสำรองไฟที่ต้องการคายประจุเรียบ ๆ / สภาพแวดล้อมที่อยากลดความเสี่ยงการหกของน้ำกรด ระบบไฮบริด/ออฟกริดที่ใช้งานทุกวัน / ต้องการน้ำหนักเบาและอายุการใช้งานยาว
คำค้นเวลาเลือกซื้อ Deep cycle, Flooded, FLA, เติมน้ำกลั่น, Ventilated Deep cycle, AGM, VRLA, Sealed lead-acid Deep cycle, Gel, VRLA, Gel electrolyte LiFePO4, LFP, BMS, Cycle life, 12.8V/25.6V/51.2V
สรุปภาพรวมของแบตเตอรี่

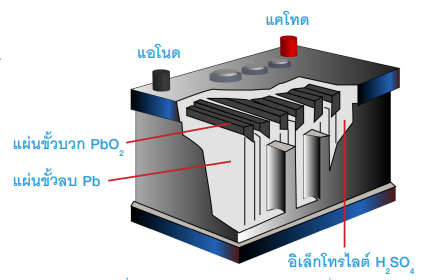

1. แบตเตอรี่ตะกั่ว-กรด (Lead Acid)


เทคโนโลยีแบบเก่า นิยมใช้กับรถยนต์และจักยานยนต์ ราคาเริ่มต้นถูก แต่ในระบบโซล่าเซลล์ระยะยาวอาจไม่คุ้ม
(**ไม่แนะนำให้ใช้แบตรถยนต์มาทำระบบโซล่าเซลล์**)

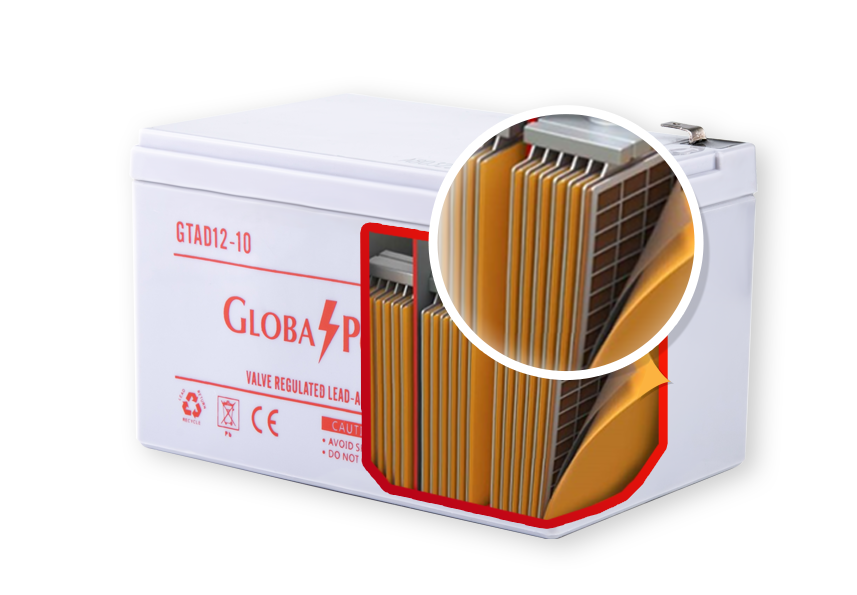

Deep Cycle Battery


ออกแบบมาให้คายประจุได้ลึกกว่าแบตฯ รถยนต์ทั่วไป

  • Flooded (น้ำ): ต้องเติมน้ำกลั่น ทนทานแต่ดูแลยาก
  • Gel / AGM (แห้ง): ไม่ต้องดูแล ปลอดภัยกว่า แพงกว่า
  • DOD (Depth of Discharge): แนะนำใช้ไม่เกิน 30-50% เพื่อยืดอายุ
  • Cycle Life: 300 - 500 รอบ (ประมาณ 1-2 ปี)
DOD 40% (ใช้ได้น้อย)

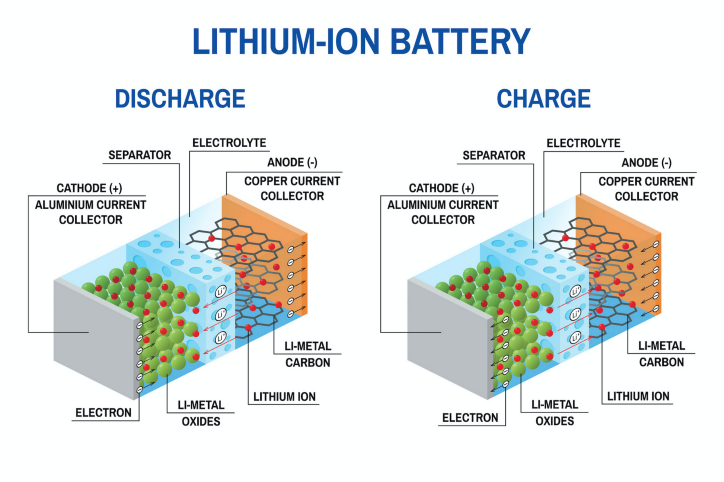

2. แบตเตอรี่ลิเธียม (Lithium)


เทคโนโลยีปัจจุบัน ราคาเริ่มจับต้องได้ คุ้มค่าที่สุด

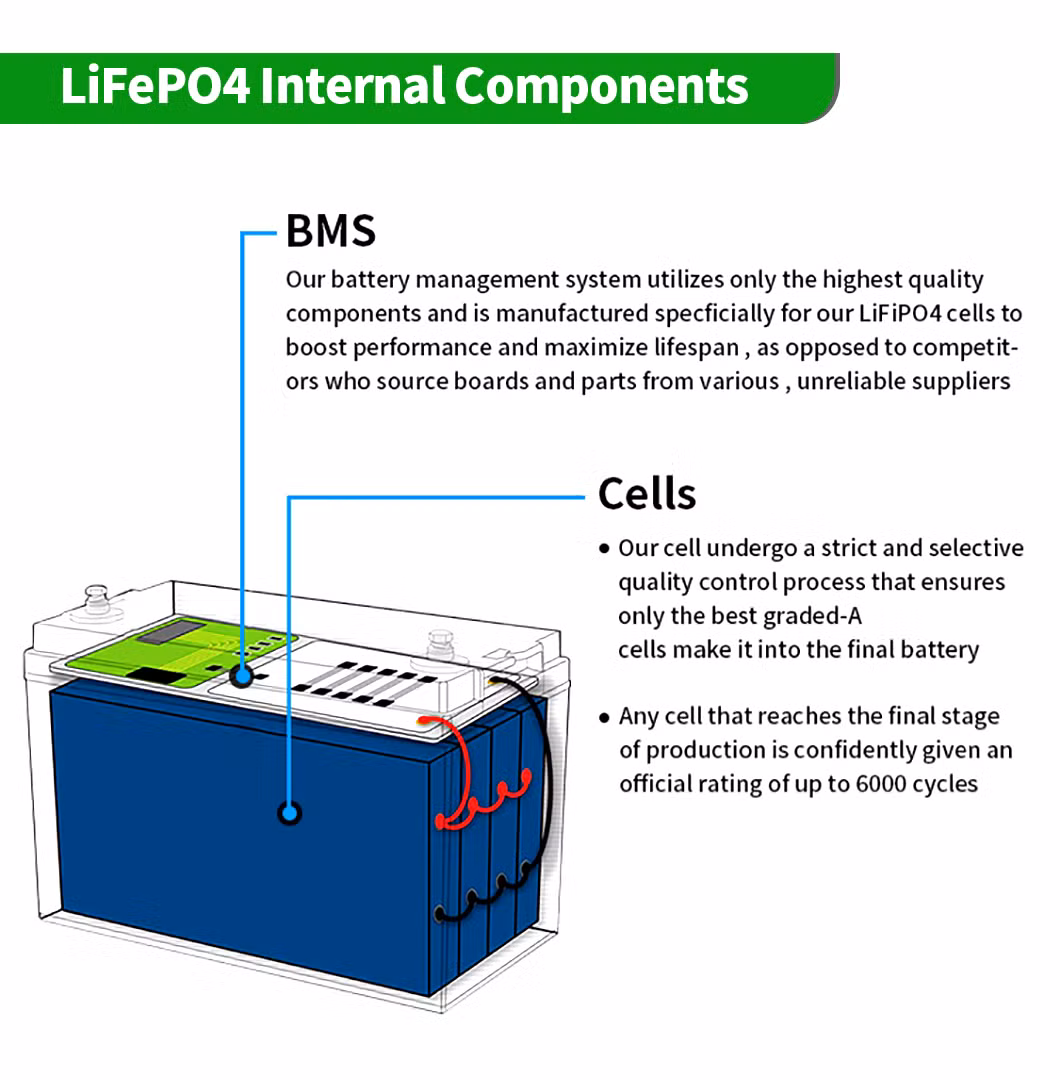

Lithium Iron Phosphate (LiFePO4)


ทางเลือกที่ดีที่สุดของวงการโซล่าเซลล์ในปัจจุบัน ปลอดภัยสูง ไม่ระเบิด

  • DOD: ดึงไฟได้ลึกถึง 80-90%
  • Cycle Life: 2,000 - 6,000 รอบ (ใช้งานได้ 5-10 ปีสบายๆ)
  • น้ำหนัก: เบากว่าตะกั่วกรด 3-4 เท่า
  • BMS: ต้องมีวงจร BMS ควบคุมการชาร์จเสมอ
DOD 90% (ใช้ได้เกือบหมด)

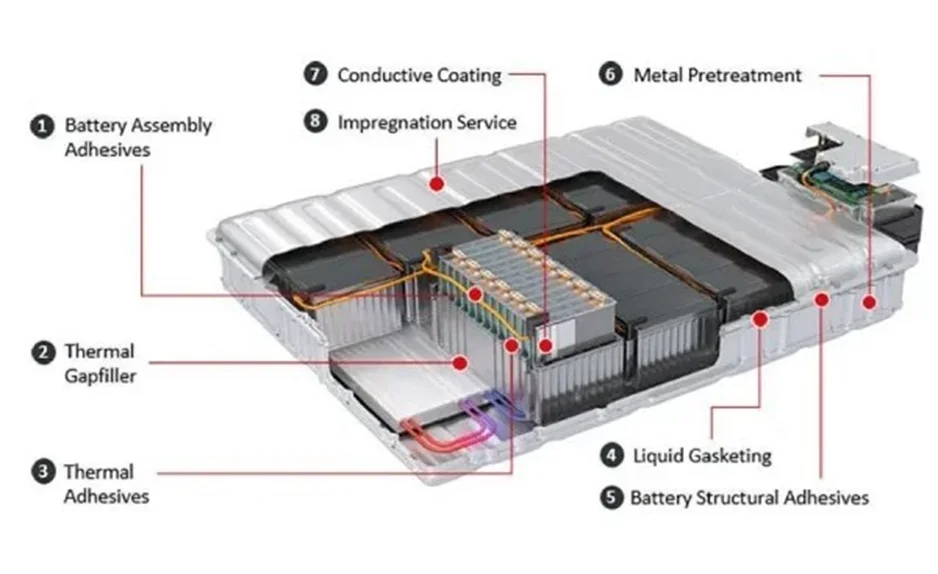

Lithium NMC


นิยมใช้ในรถยนต์ไฟฟ้า (EV) ให้พลังงานสูงมากในก้อนเล็ก ปัจจุบันมีการนำมาดัดแปลงเพื่อใช้กับระบบโซล่าเซลล์ภายในที่อยู่อาศัย

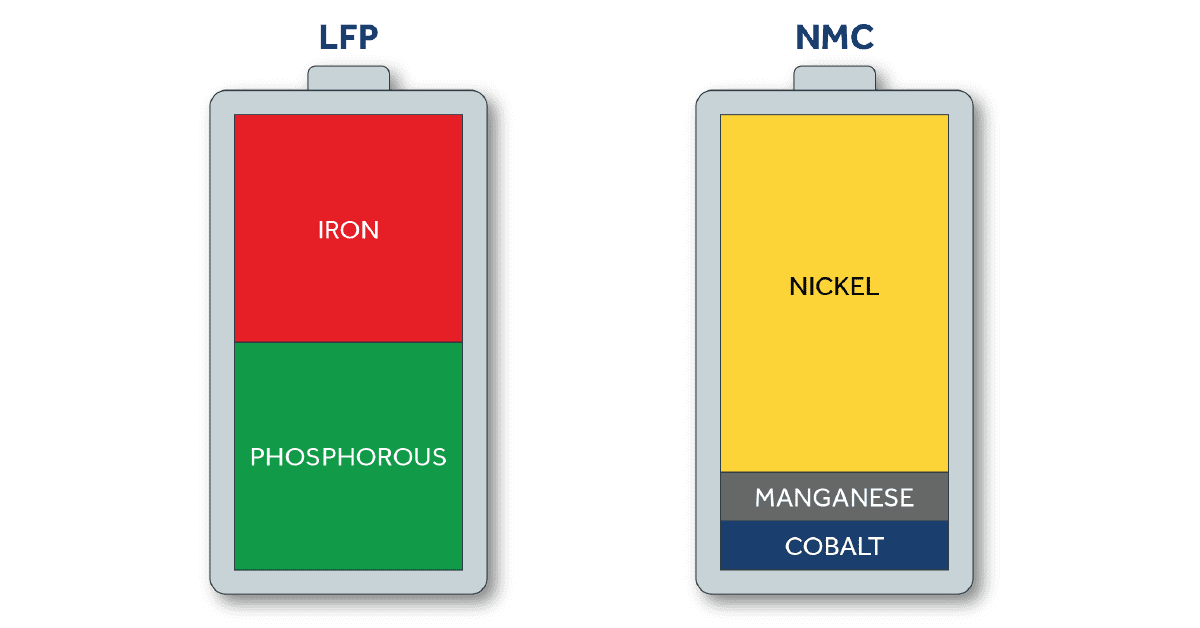

LFP vs NMC

*ข้อควรระวัง: มีความไวต่ออุณหภูมิ ถ้าระบบการจัดการไม่ดีมีโอกาสติดไฟได้ง่ายกว่า LiFePO4 ซึ่งจะอันตรายมาก

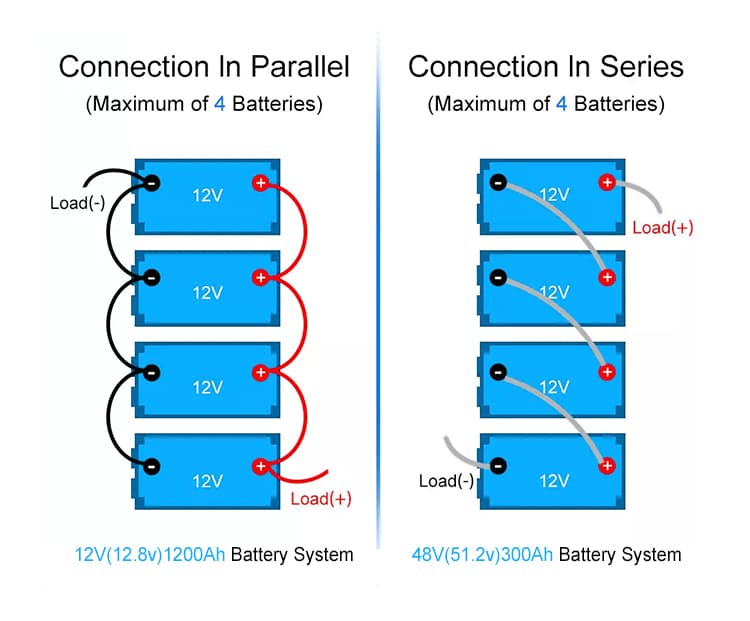

วงจรไฟฟ้าแบบอนุกรม VS ขนาน


เนื่องจากในงานออกแบบโซล่าเซลล์ แต่ละอุปกรณ์จะมีช่วงแรงดัน (V) ต่ำสุด สูงสุด หรือ กระแส (A) ต่ำสุด สูงสุด ที่เราจะต้องเอามาใช้ในการออกแบบระบบของเรา ซึ่งการต่ออนุกรม และขนาน จะเป็นการเพิ่ม แรงดัน และกระแสให้อยู่ในช่วงที่เหมาะกับระบบของเราได้นั่นเอง หากพูดถึงการต่อวงจร ความแตกต่างระหว่างวงจรอนุกรม และวงจรขนานก็คือ วงจรอนุกรมเป็นการเอา + ต่อ – หรือเอา – ต่อ + ส่วนวงจรขนานคือเอา + ต่อ + หรือเอา – ต่อ –

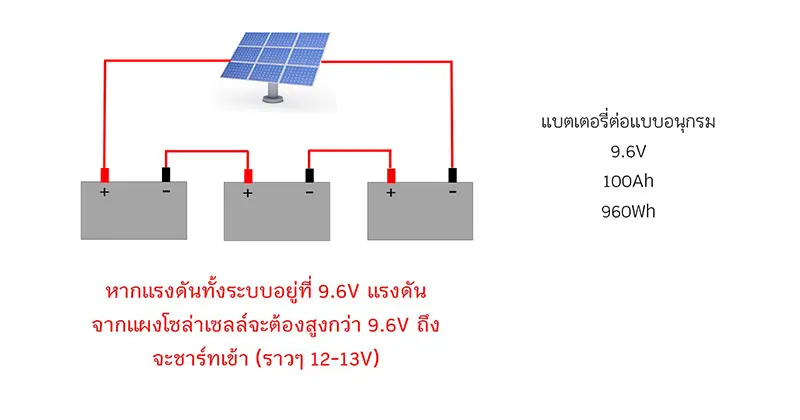

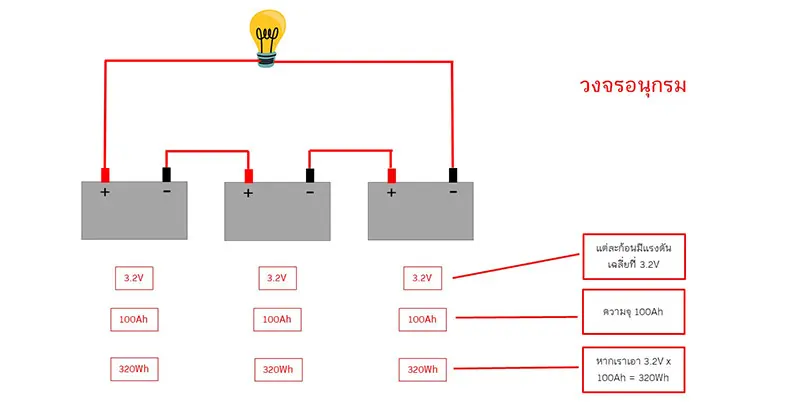

การต่อวงจรอนุกรม

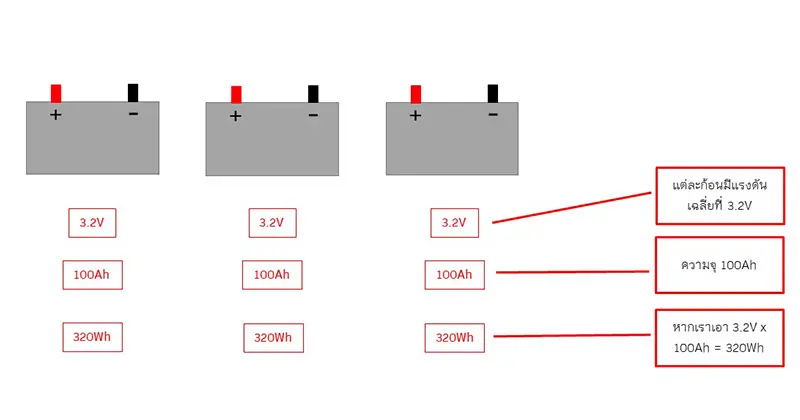

แบตเตอรี่อยู่ 3 ก้อน ในแบตเตอรี่ 1 ก้อน จะมีแรงดันอยู่ที่ 3.2V 100Ah มีความจุแบตเตอรี่ 320Wh (P = I x V) ในการต่ออนุกรม จุดที่ต้องสังเกตุก่อนคือ volt หรือแรงดันของระบบ

ถ้าต่อสาย – เข้า + ทุกๆก้อนตามภาพด้านล่าง และเอาสายต่อขั้วบวกของแบตเตอรี่ก้อนแรก (ด้านซ้ายมือ) ไปเข้าวงจร และต่อขั้วลบของแบตเตอรี่ก้อนสุดท้ายไปเข้าวงจร (ด้านขวามือ) แบบนี้เราจะเรียกว่าวงจรอนุกรม

เมื่อต่ออนุกรมจะเอา volt ของแบตเตอรี่แต่ละก้อนไปรวมกันกลายเป็น volt ของระบบ เหมือนกับตัวอย่างในรูปด้านบน แบตเตอรี่แต่ละก้อนมีแรงดัง 3.2V พอต่ออนุกรมรวมกัน 3 ก้อน จะมี volt รวม = 3.2V x 3 = 9.6V นั่นเอง จะมองรวมแบตทั้ง 3 ก้อนเป็นแบต 1 ก้อน

ในขณะที่ในการต่อวงจรอนุกรม กระแสจะเท่าเดิมทำให้ Ah ยังเท่าเดิมคือ 100Ah จะเรียกแบตเตอรี่ ทั้งวงจรนี้ว่า 3S 100Ah (S มาจาก Series หรืออนุกรม)

ด้านความจุแบตเตอรี่ทั้งหมดไม่ว่าจะเป็นอนุกรม หรือขนาน จะเอาไปบวกกันก็คือ 320Wh + 320Wh + 320Wh = 960 Wh

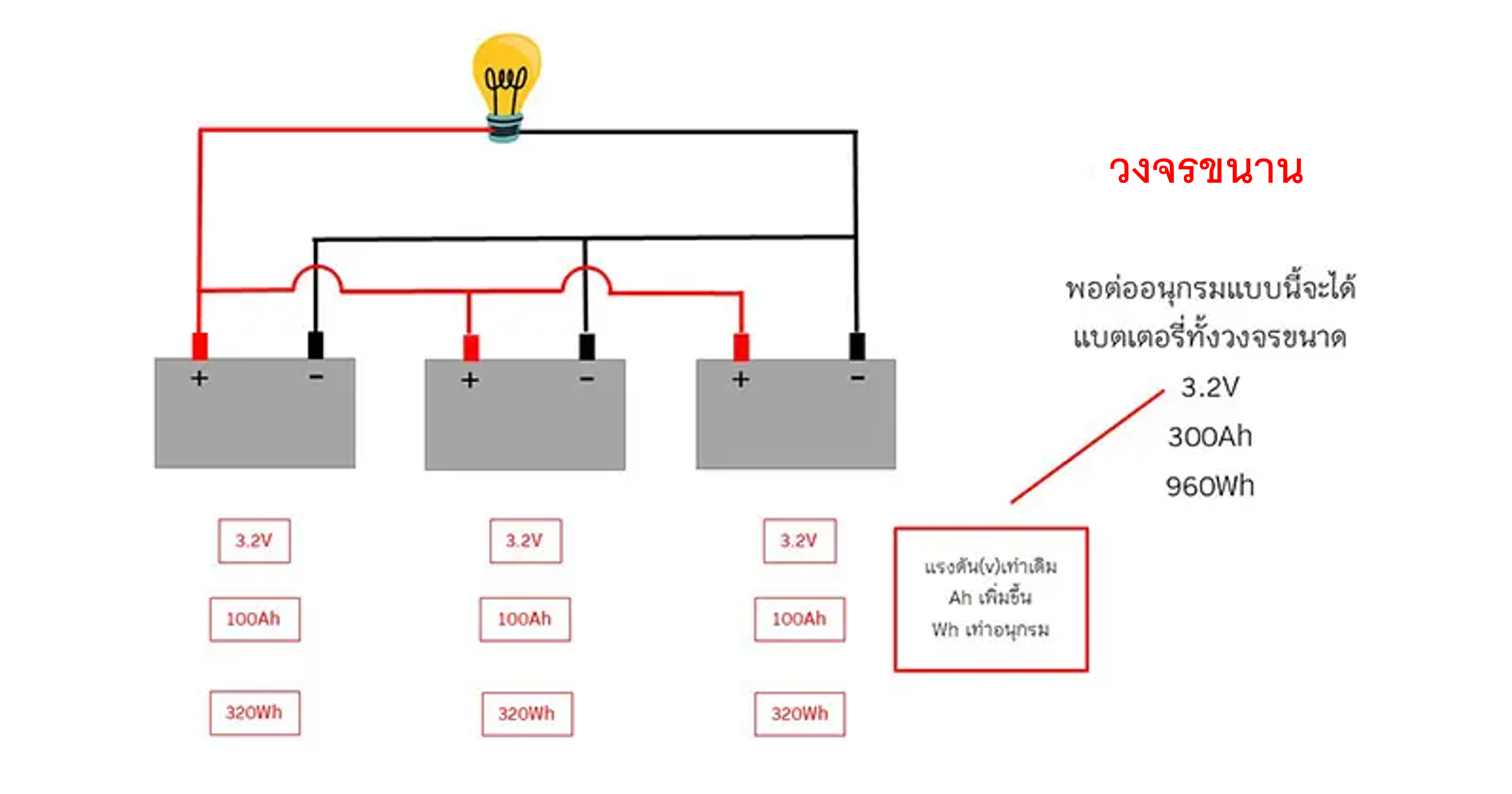

การต่อวงจรขนาน

แบตเตอรี่ก้อนเดิม เปลี่ยนการต่อวงจรเป็นแบบต่อขนาน โดยเอา + ต่อ + และ – ต่อ – แล้วเอาด้าน + และ – ไปต่อเข้าวงจร แบบนี้จะเรียกว่าวงจรขนาน

ซึ่งการต่อขนานมีข้อแตกต่างจากอนุกรมคือ “Volt” เท่าเดิม แต่สิ่งที่เพิ่มขึ้นคือ Ah จะได้แบตเตอรี่ทั้งระบบคือ 1S 300Ah ส่วนความจุของแบตเตอรี่ ก็นำมาบวกกันคือ 960Wh จะเห็นว่าไม่ว่าจะต่ออนุกรมหรือขนาน ความจุของแบตเตอรี่จะไม่ได้แตกต่างกัน


การเลือกแผงโซล่าเซลล์ ให้เข้ากับระบบ

การต่ออนุกรมและขนานเป็นพื้นฐานที่สำคัญต่อการต่อระบบโซล่าเซลล์ ส่วนการเชื่อมต่อไปยังเครื่องใช้ไฟฟ้าต่างๆจะเป็นการต่อแบบขนานเพื่อที่จะให้ Volt มันคงที่

ซึ่งแบตเตอรี่แต่ละประเภทก็จะมี Volt แตกต่างกัน อย่างเช่น แบตลิเธียมฟอสเฟต (LifePO4) จะมีแรงดันอยู่ที่ 3.2V หากเราต้องการใช้แบตประเภทนี้กับระบบ 12V เราต้องใช้แบต 4 ก้อนซึ่งจะได้ Volt รวม เท่ากับ 3.2V x 4 = 12.8V ซึ่งปกติ Volt ของแหล่งจ่ายไฟควรสูงกว่า Volt ที่เครื่องใช้ไฟฟ้าต้องการเล็กน้อย แต่ไม่ควรสูงจนเกินไปซึ่งอาจจะส่งผลทำให้เครื่องใช้ไฟฟ้าเสียหายได้

เช่นเดียวกับการชาร์จแบต ตัวอย่างเช่น ถ้าเราจะต่อแผงโซล่าเซลล์เข้ากับระบบ 24V แรงดันหรือ Volt ของแผงโซล่าเซลล์ จะต้องสูงกว่า Volt ของระบบ ยกตัวอย่างเช่น ถ้าโซล่าเซลล์มีแรงดันแผง Volt อยู่ที่ 18V กรณีนี้จะชาร์ทไฟไม่เข้า จำเป็นต้องต่อแผงอนุกรม หรือต้องใช้แผงที่มี Volt สูงขึ้น ให้เกิน 24V


สรุป

การต่อวงจรอนุกรม ขนาน มีความสำคัญกับงานระบบโซล่าเซลล์ Off-Grid อย่างมากทั้งการต่อแผงโซล่าเซลล์ และการต่อแบตเตอรี่ ซึ่งหลักการต่อทั้งสองอย่างเหมือนกัน โดยการต่ออนุกรมจะเพิ่ม V ส่วนการต่อขนานจะเพิ่ม A (ในแบตเตอรี่เราเรียกมันว่า Ah)


** หากเราเข้าใจเรื่องนี้ จะทำให้เราไม่สับสนเวลาต้องออกแบบระบบไฟฟ้าและระบบโซล่าเซลล์

4. โซล่าชาร์จเจอร์ (Charge Controller)

ผู้ควบคุมจราจรไฟ ป้องกันแบตเตอรี่เสื่อมสภาพจากการชาร์จเกิน (Overcharge)

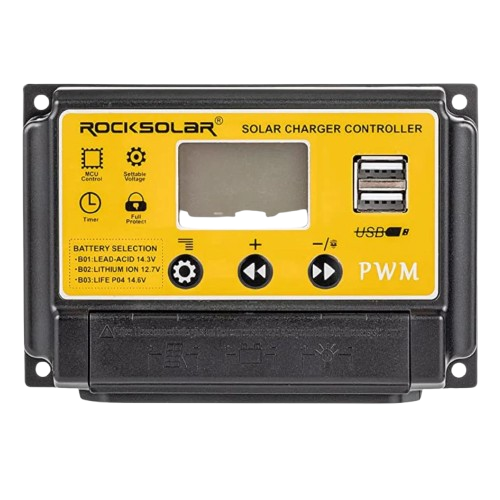

1. PWM (Pulse Width Modulation)

หลักการ: ทำหน้าที่เหมือนสวิตช์ความเร็วสูง ตัดต่อไฟเพื่อคุมแรงดัน

  • ประสิทธิภาพ: 70-80% (สูญเสียพลังงานส่วนเกิน)
  • ข้อจำกัด: แรงดันแผงต้องใกล้เคียงกับแบตเตอรี่ (เช่น แผง 18V ชาร์จแบต 12V)
  • เหมาะกับ: ระบบเล็กๆ ไฟถนน แผงขนาดเล็ก ราคาประหยัด

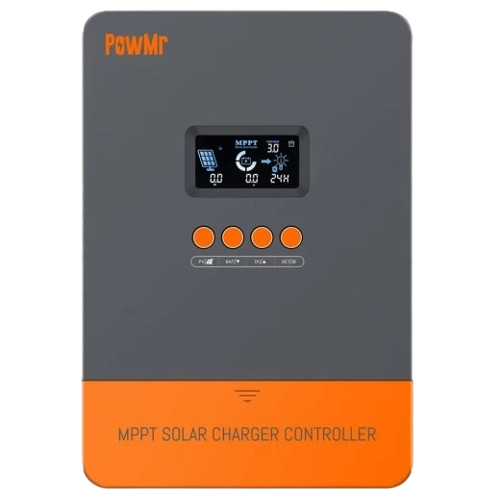

2. MPPT (Maximum Power Point Tracking) ✅

หลักการ: มีวงจรแปลงไฟ (DC-DC Converter) ดึงพลังงานจากแผงให้ได้มากที่สุดโดยการแปลงแรงดันส่วนเกินเป็นกระแสเพิ่ม

  • ประสิทธิภาพ: 95-99% (รีดพลังงานได้คุ้มค่า)
  • จุดเด่น: รองรับแรงดันแผงสูงๆ ได้ (เช่น อนุกรมแผงมา 100V ชาร์จลงแบต 12V/24V ได้สบาย)
  • เหมาะกับ: ระบบบ้านพักอาศัย ระบบขนาดกลาง-ใหญ่

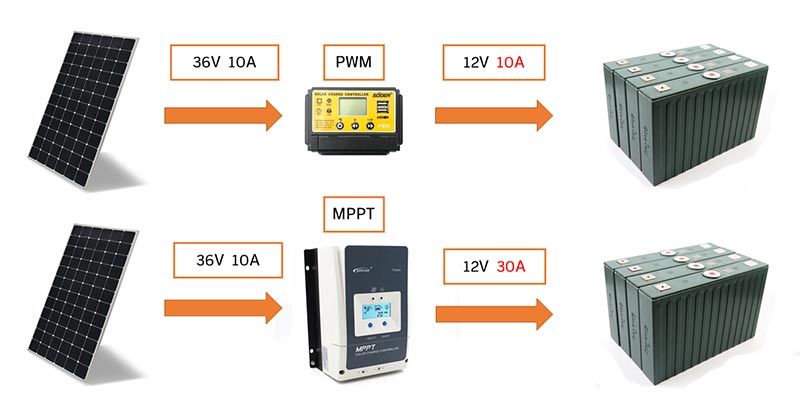

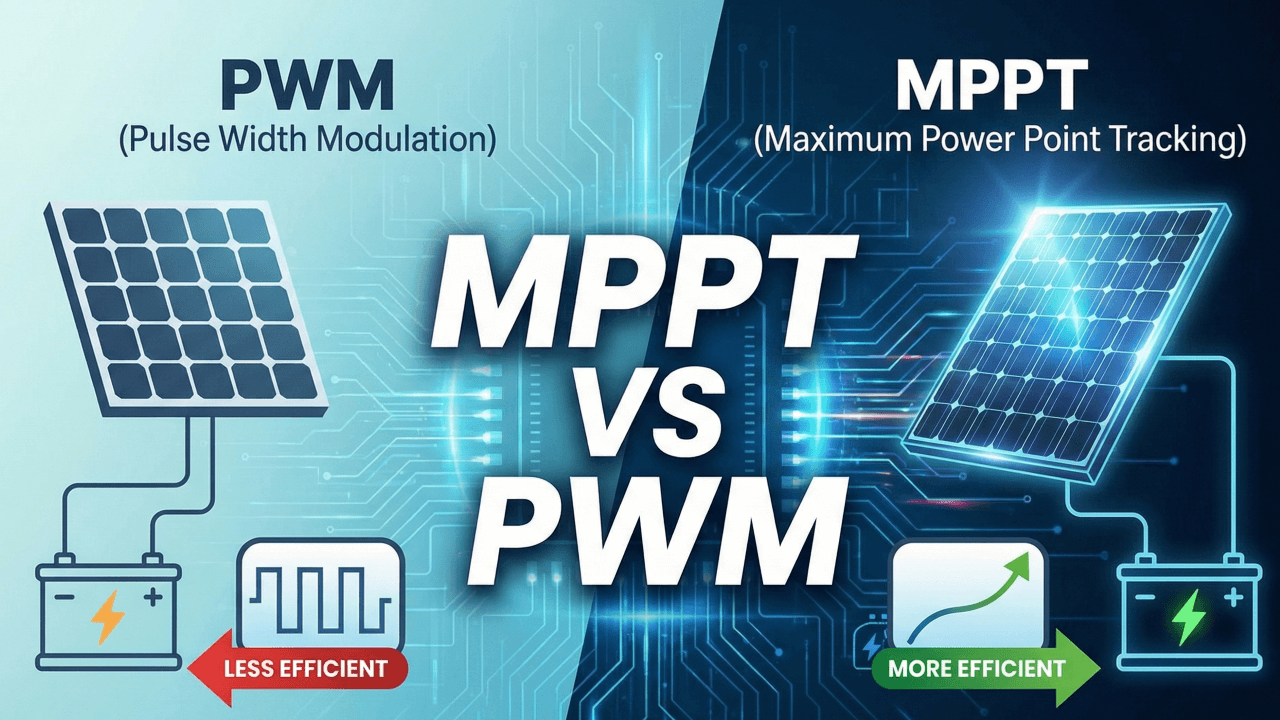

ตัวควบคุมชาร์จโซลาร์เซลล์: MPPT vs PWM

การทราบความแตกต่างระหว่าง MPPT และ PWM จะช่วยให้เลือกระบบโซลาร์เซลล์ที่เหมาะสมกับ “ขนาดระบบ งบประมาณ และแผนขยายในอนาคต” ได้ง่ายขึ้น

MPPT (Maximum Power Point Tracking)
ประสิทธิภาพสูง เหมาะระบบใหญ่ ขยายง่าย
แปลงแรงดันสูง → กระแสชาร์จเพิ่ม
พลังชาร์จ: สูง
  • ค้นหาจุดทำงานที่ให้กำลังสูงสุดของแผง แล้วปรับให้เหมาะกับแบตเตอรี่ ทำให้ดึงพลังงานได้เต็มกว่า
  • อากาศเย็น/แสงน้อยมักเห็นผลชัด—โดยทั่วไปอาจได้พลังงานมากกว่า PWM “สูงสุดราว 30%”
  • รองรับแรงดันจากแผงได้สูงกว่า เหมาะกับการต่อแผงแบบอนุกรม (Series) และสายยาว
PWM (Pulse Width Modulation)
ประหยัด ใช้งานง่าย ระบบเล็ก
ต่อแผงเข้ากับแบตฯ แบบควบคุมการเปิด–ปิดเร็ว
พลังชาร์จ: พอใช้
  • หลักการง่าย: คุมการชาร์จด้วยการสวิตช์เปิด–ปิด (ปรับความกว้างพัลส์) และใช้แรงดันใกล้เคียงแบตเตอรี่
  • ถ้าแรงดันแผง “สูงกว่าแบตมาก” พลังงานบางส่วนจะสูญเสียไป (แปลงเป็นความร้อน/ไม่ได้ใช้เต็ม)
  • เหมาะกับระบบขนาดเล็ก ต้องการประหยัดงบ และไม่ได้เน้นรีดพลังงานสูงสุด
ปัจจัย ตัวควบคุม MPPT ตัวควบคุม PWM
ประสิทธิภาพ ยิ่งสูงยิ่งมีพลังชาร์จมากขึ้น
  • ดึงพลังจากแผงได้เต็มกว่า โดยเฉพาะอากาศเย็น/แสงน้อย
  • เหมาะเมื่ออยากได้พลังงานต่อวันมากที่สุดจากจำนวนแผงเท่าเดิม
 ต่ำลงอาจสูญเสียพลังงาน
  • พลังงานส่วนหนึ่งสูญเสียเมื่อแรงดันแผงไม่ “แมตช์” กับแรงดันแบตเตอรี่
  • ทำงานได้ดีในระบบเรียบง่าย แดดจัด และแรงดันแผงใกล้แบต
ราคา / ค่าใช้จ่าย ค่าใช้จ่ายมากขึ้น
  • ราคาสูงกว่าในช่วงแรก
  • แต่คุ้มค่าในระยะยาวเมื่อใช้ทุกวัน/ต้องการพลังเพิ่ม/ต้องการประหยัดพลังงานรวม
ค่าใช้จ่ายน้อยลง
  • ราคาถูกกว่าและใช้งานง่าย
  • เหมาะกับงบจำกัด หรือระบบทดลอง/ระบบเล็ก
ความเหมาะสม
  • เหมาะสำหรับระบบขนาดใหญ่ และงานที่ต้องการรีดพลังงานสูง
  • เหมาะเมื่อมีแผน “เพิ่มแผงโซลาร์เซลล์ในภายหลัง” หรือใช้แผงแรงดันสูง
  • เหมาะสำหรับระบบขนาดเล็ก โหลดไม่มาก และโครงสร้างไม่ซับซ้อน
  • เหมาะเมื่ออยากให้ระบบดูแลง่ายที่สุด
สรุปเลือกใช้งาน
  • เลือก MPPT ถ้าต้องการกำลังชาร์จสูง ประสิทธิภาพดี และมีโอกาสขยายระบบ
  • เหมาะเมื่อสภาพอากาศแปรปรวน/มีช่วงอากาศเย็น/แสงอ่อน
  • เลือก PWM ถ้าระบบเล็ก งบจำกัด และต้องการความง่าย
  • เหมาะเมื่อแรงดันแผงและแบตอยู่ระดับใกล้เคียงกัน
** ตัวอย่างการชาร์จของ PWM และ MPPT **
ประเด็นที่สำคัญ: ตัวควบคุม MPPT มักทำงานได้ดีกว่า PWM และอาจให้พลังงานมากกว่าได้ถึง ~30% (มักเห็นผลชัดในช่วงอากาศเย็น) ขณะที่ PWM เหมาะกับระบบขนาดเล็กเพื่อประหยัดงบและใช้งานง่าย

เช็กลิสต์ก่อนซื้อ

ตรวจสอบให้แน่ใจว่าคอนโทรลเลอร์รองรับ “แรงดัน (V) และกระแส (A)” สูงสุดของแผง/ระบบ และเผื่อค่าความปลอดภัย เพื่อหลีกเลี่ยงการสูญเสียพลังงานหรืออุปกรณ์ทำงานหนักเกินไป

คำแนะนำแบบเร็ว

PWM = ระบบเล็ก ประหยัด ง่าย
MPPT = ระบบใหญ่ รีดพลัง ขยายในอนาคต คุ้มระยะยาว

5. อุปกรณ์ติดตั้งและการป้องกัน

ความปลอดภัยคือสิ่งสำคัญที่สุดในระบบไฟฟ้า การเลือกอุปกรณ์ป้องกันให้เหมาะสมและติดตั้งถูกจุด จะช่วยลดความเสี่ยงไฟไหม้ อุปกรณ์เสียหาย และอันตรายต่อผู้ใช้งาน โดยเฉพาะระบบโซล่าเซลล์ที่มีไฟ DC จึงควรใช้อุปกรณ์ที่ออกแบบมาสำหรับ DC โดยเฉพาะ

อุปกรณ์ป้องกัน (Protection Devices) เน้นความปลอดภัย
  • 1) DC Breaker: ตัดต่อวงจรฝั่งแผงโซล่าเซลล์และแบตเตอรี่ (ต้องเป็นชนิด DC)
    • เลือกพิกัดแรงดัน (Vdc) ให้สูงกว่าค่าแรงดันสูงสุดของสตริง/แบตเตอรี่ และเลือกพิกัดกระแสให้เหมาะกับการใช้งานต่อเนื่อง
    • ติดตั้งในตำแหน่งเข้าถึงง่ายสำหรับการตัดตอนและซ่อมบำรุง
  • 2) AC Breaker: ตัดต่อวงจรฝั่งไฟบ้าน (หลังออกจากอินเวอร์เตอร์)
    • เลือกขนาดตามกำลังอินเวอร์เตอร์/กระแสใช้งานจริง และวางในจุดที่แยกระบบได้ชัดเจน
  • 3) SPD (Surge Protection Device): คือ อุปกรณ์ป้องกันไฟกระชากและฟ้าผ่า แนะนำติดตั้งทั้งฝั่ง DC และ AC
    • ควรติดตั้งทั้งฝั่ง DC (จากแผงโซล่าเซลล์) และ AC (เข้าบ้าน) เพื่อป้องกันอุปกรณ์ เสียหายจากแรงดันไฟฟ้าสูงชั่วขณะที่เกิดจากฟ้าผ่า
    • ควรต่อสายลงดินให้สั้นและตรง เพื่อเพิ่มประสิทธิภาพการระบายแรงดันกระชาก
  • 4) DC Fuse: ป้องกันกระแสเกิน/ลัดวงจรฝั่งแผง (สำคัญเมื่อมีหลายสตริงขนาน)
    • เลือกฟิวส์ Rated สำหรับ DC และแรงดันรองรับตามสตริง
  • 5) Grounding (สายดิน): ต่อโครงแผงและตัวถังอุปกรณ์ลงดิน ลดเสี่ยงไฟรั่วและช่วยเรื่องแรงดันเกิน
  • แนะนำให้มี “จุดตัดตอน (Isolation)” ทั้ง DC และ AC และทำป้ายกำกับชัดเจนเพื่อความปลอดภัยเวลาฉุกเฉิน/บำรุงรักษา
อุปกรณ์ติดตั้ง (Mounting) โครงสร้าง & งานช่าง
  • Rail (รางอลูมิเนียม): รองรับแผง กระจายน้ำหนัก และช่วยจัดแนว
  • Mid Clamp: ล็อกระหว่างแผง 2 แผง
  • End Clamp: ล็อกปิดท้ายแผง (ริมสุด)
  • L-Feet / Roof Hook: ตัวยึดรางกับหลังคา (เลือกให้ถูกประเภทหลังคา)
  • ทริคงานช่าง: จัดแนวแผงให้เท่ากันทั้งแถว และเว้นช่องระบายอากาศใต้แผงพอเหมาะ ช่วยลดความร้อนสะสมและดูเรียบร้อย

วงจรไฟฟ้า DC พื้นฐาน

โจทย์: ต่อวงจรพื้นฐานให้หลดไฟ DC 12v. สามารถทำงานได้
12V
แบตเตอรี่
สวิตช์
💡
หลอดไฟ DC 12V.

ระบบโซล่าเซลล์ Off Grid/Hybrid

โจทย์: ต่อวงจรระบบโซล่าเซลล์ผ่านเครื่อง Solar Charger & Inverter
เพื่อให้หลอดไฟทำงานได้
**ทดสอบเปิด-ปิดแสงแดด เพื่อดูผลลัพธ์การทำงานของระบบ
☀️
Solar Cell (300V. DC)
12V
แบตเตอรี่
Solar Charger & Inverter
DC 12V. to AC 220V.
คอนโทลชาร์ทเจอร์
💡
หลอดไฟ (AC)

เปรียบเทียบ อนุกรม vs ขนาน (พื้นฐาน)

โจทย์: ต่อวงจรเพื่อทำการเปรียบเทียบแรงดันไฟฟ้าในรูปแบบ อนุกรม และ ขนาน
เพื่อเปรียบเทียบความสว่างของหลอดไฟ
12V.
แบตเตอรี่ 1
12V.
แบตเตอรี่ 2
สวิตช์
💡
หลอดไฟ DC

ห้องทดลองแบตเตอรี่ (4 ก้อน)

โจทย์: ต่อวงจรเพื่อทำการเปรียบเทียบแรงดันไฟฟ้าในรูปแบบ อนุกรม และ ขนาน ไปยัง System Meter
- ต่อวงจรให้ได้ 12V. 100Ah.
- ต่อวงจรให้ได้ 24V. 50Ah.
- ต่อวงจรให้ได้ 48V. 25A.
B1
12V
25AH
B2
12V
25AH
B3
12V
25AH
B4
12V
25AH
SYSTEM METER
0.0 V
0 Ah
Input +
Input -

เดินสายไฟสวิทช์หลายตัว (Shared Neutral)

โจทย์: ต่อวงจรเพื่อเปิดหลอดไฟทั้ง 3 ดวง กำหนดให้ใช้สาย L ต่อผ่านสวิตช์ทุกตัวเพื่อเปิดปิดหลอดไฟ
** ในวงจรสามารถใช้สาย N ร่วมกันได้
Breaker AC 220V.
IN
On
OUT
Neutral Bar
Switch On/Off
LED1
LED2
LED3

ค้นหาขั้ว L/N (ไขควงวัดไฟ)

โจทย์: ใช้ไขควงวัดไฟ เพื่อค้นหาขั้ว L จากมิเตอร์ไฟฟ้า ใช้สาย L ต่อผ่านสวิตช์เพื่อเปิดปิดหลอดไฟ
AC 220V.
มิเตอร์ไฟฟ้า (สุ่มขั้ว)
สวิตช์
หลอดไฟ AC 220V.
ไขควงวัดไฟ

มัลติมิเตอร์ (วัด AC/DC และเช็คขั้ว)

โจทย์: ต่อวงจรจากแหล่งพลังงานไปยังมัลติมิเตอร์ เพื่อทำการวัดค่าแรงดันไฟฟ้า ทั้งแบบ AC และ DC
ต่อสายจากมัลติมิเตอร์ไปยังหลอดไฟ เพื่่อดูค่ากระแสไฟฟ้า
12V DC
+/L
-/N
แหล่งจ่ายไฟ (AC/DC)
0.0
DC
AC
V/Ω/A
COM
มัลติมิเตอร์
หลอดไฟ (Load)

ระบบโซล่าเซลล์เต็มรูปแบบ (Off-grid)

โจทย์: ต่อวงจรระบบโซล่าเซลล์ให้ถูกต้องและครบถ้วน เพื่อให้ระบบไฟทำสามารถงานได้ทั้งสองแบบ (AC,DC)
**ทดสอบเปิด-ปิดแสงแดด เพื่อดูผลลัพธ์การทำงานของระบบ
SPD
SPD
Ground PE
☀️
แผงโซล่าเซลล์
IN
OUT
PV Breaker
-- V
PVBATTERYLOAD DC
Solar Charge MPPT
IN
OUT
Bat Breaker
12V 100Ah
แบตเตอรี่
DC
DC 12V.
Pure Sine Wave
Inverter
IN
OUT
AC Breaker
อุปกรณ์ไฟฟ้า AC 220V.

วงจรหลอดฟลูออเรสเซนต์ (Fluorescent)

โจทย์: ต่อวงหลอดฟลูออเรสเซนต์ เพื่อให้หลอดไฟทำงานได้
**ใช้ L ต่อผ่านสวิตช์เพื่อเปิดปิดหลอดไฟ
Breaker AC 220V.
IN
OUT
สวิตช์
BALLAST
บัลลาสต์
สตาร์ทเตอร์
Fluorescent Tube 18W

โปรแกรมคำนวณระบบโซล่าเซลล์

ผลการคำนวณ (โดยประมาณ)
☀️
ใช้แผงโซล่าเซลล์ (600W) จำนวน: -- แผง
กำลังผลิตรวม: -- Watt
🔋
แบตเตอรี่ที่ต้องใช้: -- Ah
@ -- V (สำรองไฟโหลดเต็มที่ ~2 ชม.)

กฎสามเหลี่ยม P-V-I

เข้าใจความสัมพันธ์ของไฟฟ้าผ่านภาพจำลองและการคำนวณ

ห้องทดลอง (Simulation Lab)

ลองปรับค่าด้านล่างเพื่อดูความสัมพันธ์: ถ้าแรงดันน้ำสูง (V) หรือ ท่อน้ำใหญ่ (I) จะส่งผลต่อ ความเร็วกังหัน (P) อย่างไร?


ความสูงน้ำ (V)
ขนาดท่อ (I)
งานที่ได้ (P)
แรงดัน (V) 220 V
เปรียบเหมือน: ความสูงของถังน้ำ
กระแส (I) 5 A
เปรียบเหมือน: ขนาดท่อส่งน้ำ
กำลังไฟฟ้า (P) = 220 × 5 = 1100 วัตต์ (W)
คำอธิบายความสัมพันธ์ (ทฤษฎีเปรียบเทียบ)

หัวใจสำคัญคือ P (กำลัง/งานที่ได้) คือผลลัพธ์ที่เกิดจาก V (แรงดัน) ร่วมมือกับ I (กระแส)

ตัวแปร ความหมายทางไฟฟ้า เปรียบเทียบกับ "ระบบน้ำ"
V (Volt)
โวลต์		 แรงดัน/ศักย์ไฟฟ้า
แรงผลักดันให้อิเล็กตรอนวิ่งไปข้างหน้า		 "ความสูงของถังน้ำ" หรือ "แรงดันปั๊ม"
ถ้ายิ่งสูง น้ำยิ่งพุ่งแรง (แต่ถ้าน้ำน้อย พุ่งแรงไปก็ไม่มีประโยชน์มาก)
I (Amp)
แอมป์		 กระแสไฟฟ้า
จำนวนอิเล็กตรอนที่ไหลผ่านสายไฟ		 "ขนาดท่อน้ำ" หรือ "มวลน้ำ"
ท่อใหญ่ น้ำไหลมาเยอะ (ถ้าท่อเล็ก น้ำไหลไม่ทัน ท่ออาจแตก/สายไฟไหม้)
P (Watt)
วัตต์		 กำลังไฟฟ้า
พลังงานที่ใช้จริง หรือความสว่าง/ความแรง		 "กังหันหมุนเร็วแค่ไหน" หรือ "ถังเต็มเร็วแค่ไหน"
เกิดจาก แรงดันน้ำ (V) × ปริมาณน้ำ (I)
💡 เกร็ดความรู้: สังเกตว่าทำไมสายไฟแรงสูง (V เยอะ) ถึงส่งไปได้ไกล? เพราะเมื่อ V เยอะ เราสามารถลด I (กระแส) ลงได้เพื่อให้ได้ P (วัตต์) เท่าเดิม การลด I ทำให้ใช้สายไฟเส้นเล็กได้และสูญเสียพลังงานน้อยลงนั่นเอง
กฎสามเหลี่ยม (คลิกเพื่อดูสูตร)
P V I

เลือกตัวแปรที่ต้องการหาค่า

คลิกที่ส่วนของสามเหลี่ยมเพื่อดูสูตรและวิธีการคำนวณ

เครื่องคิดเลขไฟฟ้า

12. การต่อวงจรระบบ Automatic Transfer Switch (ATS) (การไฟฟ้า ↔ โซล่าเซลล์)

แนวคิด:
- ในโหมด Auto เมื่อระบบโซล่าเซลล์สามารถผลิตกระแสไฟฟ้าได้ ระบบจะสลับไปใช้ไฟฟ้าจากโซล่าเซลล์
- เมื่อแสงหมด ระบบจะกลับมาใช้ Grid (การไฟฟ้า)
- ในโหมด Manual ให้ ATS บังคับเลือกแหล่งจ่ายตามที่กำหนด
Grid (การไฟฟ้า) 220V
IN
OUT
Main breaker
ระบบโซล่าเซลล์
☀️
Solar Inverter
PV → AC 220V
Backup source
อุปกรณ์สลับกระแสไฟฟ้า ATS
ATS
AUTO
IN1 (Grid)
OUT (Load)
IN2 (Solar)
Load

แบบทดสอบหลังเรียน

แบบทดสอบจำนวน 20 ข้อ เกณฑ์ผ่าน 16 ข้อ (80%)

เมื่อสอบผ่านจะได้รับใบประกาศนียบัตร

แบบทดสอบ: ระบบไฟฟ้าและระบบโซล่าเซลล์เบื้องต้น

คำแนะนำ: เลือกคำตอบที่ถูกต้องที่สุด ข้อละ 1 คะแนน รวม 20 คะแนน

ข้อ 1) เพราะเหตุใดระบบโซล่าเซลล์แบบ On-Grid จึงไม่สามารถจ่ายไฟฟ้าได้ในกรณีที่ไฟฟ้าจากการไฟฟ้าดับ?

ข้อ 2) ท่านต้องการติดตั้งระบบโซล่าเซลล์ในพื้นที่ 'ไฟฟ้าเข้าไม่ถึง' และต้องใช้ไฟฟ้าในเวลากลางคืน ระบบใดคือทางเลือกที่ถูกต้องที่สุด?

ข้อ 3) แผงโซล่าเซลล์ชนิด Monocrystalline มีคุณสมบัติเด่นที่แตกต่างจาก Polycrystalline อย่างไรตามข้อมูลในบทเรียน?

ข้อ 4) ในระบบที่มีแบตเตอรี่ ทำไมการเลือกใช้โซล่าชาร์จเจอร์ประเภท MPPT จึงถือว่าคุ้มค่ากว่า PWM ในระยะยาว?

ข้อ 5) แบตเตอรี่ LiFePO4 ที่มีค่า DOD อยู่ที่ 90% และแบตเตอรี่ตะกั่ว-กรดที่มีค่า DOD อยู่ที่ 40% ข้อใดสรุปได้ถูกต้อง?

ข้อ 6) กฎความสัมพันธ์ P=V×I หากท่านต้องการเพิ่มกำลังไฟฟ้า (P) ของระบบโดยที่แรงดันไฟฟ้า (V) ยังคงเท่าเดิม ท่านต้องดำเนินการอย่างไร?

ข้อ 7) เหตุใดการใช้อินเวอร์เตอร์แบบ Pure Sine Wave จึงมีความสำคัญอย่างยิ่งกับอุปกรณ์ไฟฟ้าประเภทพัดลมหรือปั๊มน้ำ?

ข้อ 8) อุปกรณ์ป้องกันชนิดใดที่ออกแบบมาเพื่อระบายแรงดันเกินที่เกิดจาก 'ปรากฏการณ์ฟ้าผ่า' ลงดินเพื่อปกป้องอินเวอร์เตอร์?

ข้อ 9) ในระบบ Hybrid หากเกิดเหตุการณ์ 'แดดไม่มี' และ 'ไฟหลวงดับ' ระบบจะนำไฟฟ้าจากส่วนใดมาจ่ายให้กับเครื่องใช้ไฟฟ้าภายในบ้าน?

ข้อ 10) เหตุใดจึง 'ห้ามใช้แบตเตอรี่รถยนต์' กับระบบโซล่าเซลล์ที่มีการใช้งานต่อเนื่องเป็นประจำ?

ข้อ 11) สายไฟประเภท PV (Photovoltaic) มีความสำคัญอย่างไรต่องานติดตั้งภายนอกอาคาร?

ข้อ 12) ค่าประสิทธิภาพ (17-22%+) ของแผง Monocrystalline หมายถึงอะไรในเชิงพลังงาน?

ข้อ 13) ในระบบ Off-grid ขนาดเล็ก หากคุณใช้แผงโซล่าเซลล์ 18 V ชาร์จแบตเตอรี่ 12 V ผ่านชาร์จเจอร์แบบ PWM พลังงานส่วนที่เกินจาก 12 V จะเกิดอะไรขึ้น?

ข้อ 14) ข้อใดคือข้อดีของแบตเตอรี่ชนิด LiFePO4 ?

ข้อ 15) เหตุใดการติดตั้งแผงโซล่าเซลล์บนหลังคาจึงต้องมีช่องว่างระบายอากาศใต้แผง ?

ข้อ 16) ในกฎสามเหลี่ยมไฟฟ้า หากต้องการลดการสูญเสียพลังงานในสายไฟขณะส่งไปที่ไกล ๆ เหตุใดเราจึงควรส่งด้วยแรงดัน (V) ที่สูงขึ้น?

ข้อ 17) อุปกรณ์ใดที่ทำหน้าที่เป็น 'หัวใจ' ในการเปลี่ยนไฟฟ้ากระแสตรงจากแผงให้เป็นไฟฟ้ากระแสสลับที่ใช้ในบ้านได้?

ข้อ 18) หากสังเกตแผงโซล่าเซลล์แล้วพบว่ามี 'สีน้ำเงินและมีลวดลายเกล็ดผลึก' แผงนั้นน่าจะเป็นชนิดใด?

ข้อ 19) ส่วนประกอบใดในระบบที่มีหน้าที่ป้องกันไม่ให้แบตเตอรี่เสื่อมสภาพจากการชาร์จไฟเกิน (Overcharge)?

ข้อ 20) ทำไมระบบ Hybrid จึงเป็นระบบที่มีราคาสูงที่สุดเมื่อเทียบกับระบบอื่น ๆ?

ผลคะแนน

ผู้จัดทำ

สื่อการฝึกอบรมระบบโซลาร์เซลล์และการจำลองวงจร

นายวันชนะ พรหมทอง










นายวันชนะ พรหมทอง
ตำแหน่ง: นักวิชาการคอมพิวเตอร์
สำนักวิทยบริการและเทคโนโลยีสารสนเทศ
มหาวิทยาลัยราชภัฏยะลา

การต่อสวิทช์ 2 ทาง (Two-way Switch)

โจทย์: ต่อวงจรไฟ AC 220V ให้หลอดฟลูออเรสเซนต์แบบ LED (1 หลอด) ติด/ดับได้จากสวิทช์ 2 ทาง 2 ตัว
เงื่อนไข: ต้องต่อ L ผ่านสวิทช์ 2 ทางทั้งสองตัวไปยังหลอด และต่อ N เข้าหลอดโดยตรง (ห้ามช็อต L-N)
คำใบ้การต่อ (แนวคิด): L → S1(COM) → (T1,T2) → S2(T1,T2) → S2(COM) → Lamp(L) และ N → Lamp(N)
Source AC 220V
IN
OUT
Breaker
S1 (2 ทาง)
COM ↔ L1/L2
Switch 1
S2 (2 ทาง)
COM ↔ L1/L2
Switch 2
LED Fluorescent (AC)
Load (OFF)

14. แบบทดสอบ: ตู้คอนซูมเมอร์ (RCBO + 4 เบรกเกอร์ย่อย) + ไขควงเช็คไฟ

โจทย์: เดินสาย L/N/PE จากแหล่งจ่าย 220V ผ่าน RCBO แล้วจ่ายเข้ารางเบรกเกอร์ย่อย 4 ช่อง (MCB1-4)
- MCB1: วงจรหลอด LED Fluorescent ผ่านสวิทช์
- MCB2: วงจรปลั๊ก 3 ตา (มีกราวด์) + ใช้ “ไขควงเช็คไฟ” ตรวจว่าขั้วไหนเป็น L
- MCB3-4: เว้นไว้ (เป็นช่องสำรอง แต่ต้องต่อ “ไฟเลี้ยงเข้า (IN)” ให้เหมือนระบบราง)
Meter / Source AC 220V
220V
Incoming
OUT
RCBO Main
IN
Neutral Bar (N)
Ground Bar (PE)
PE
L Busbar
IN
OUT
MCB1
IN
OUT
MCB2
IN
OUT
MCB3
IN
OUT
MCB4
Switch
Lighting Switch
LED Fluorescent (AC)
Lamp (OFF)
ปลั๊ก 3 ตา
L / N / PE
Socket (Not wired)
ไขควงเช็คไฟ

ห้องทดลองการต่อแผงโซลาร์เซลล์ (6 แผง)

คุณสมบัติของแผงโซล่า:
- แรงดันสูงสุด(Vmp) 40V.
- กำลังผลิตไฟฟ้าสูงสุด(Pmax) 450W.
- กระแสสูงสุด(Imp) 10A.
**สามารถต่อแบบอนุกรมหรือขนานได้ แล้วใช้มิเตอร์ตรวจสอบค่า V. และ W.
Panel 1 (40V/450W)
Panel 2 (40V/450W)
Panel 3 (40V/450W)
Panel 4 (40V/450W)
Panel 5 (40V/450W)
Panel 6 (40V/450W)
Solar Meter (DC.)
0.0 V.
0.0 A.
0 W.

เอกสารเพิ่มเติม

เปิดอ่านเอกสารในรูปแบบ PDF ได้ทันทีในหน้าเว็บ
